ウェハーフレーム / ダイシングフレーム / ディスコリング / 鉄リングの対応サイズ
ウェハーキャリア（ウェハーカセット、ウェハー移送ボックス、またはウェハーコンテナとも呼ばれる）は、半導体ウェハーの保管、保護、輸送のために特別に設計された密閉されたクリーンな容器です。ウェハーが製造、保管、輸送の過程で衝突、摩擦、汚染を受けるのを防ぎ、半導体製造プロセスにおいて不可欠な重要な設備です。
ウェハーキャリアの機能
保護：
- 帯電防止素材と密閉構造により、ウェハー表面への塵、湿気、静電気放電（ESD）による損傷を遮断します。
- 内部のサポート設計によりウェハーの位置を固定し、搬送時の物理的な衝突を回避します。
輸送：
- ウェハー工場内では、自動マテリアルハンドリングシステム（AMHS）と前面開口型ユニファイドポッド（FOUP）の設計を通じて、装置間でのクリーンな移送を実現します。
- 300mmウェハー規格に対応し、単一の容器で25枚のウェハーを収容でき、高生産能力の自動化プロセスに適しています。
保管：
- 内部は乾燥窒素環境を維持し、酸化を防ぎ、ウェハー表面の清浄度を確保します。
- 特殊な構造により、ウェハーを長期間保存でき、温度や湿度の変化による品質劣化を防ぎます。
ウェハーキャリアの特徴
密閉設計：
- 密閉式の前面開口ドア構造を採用し、クリーンルームグレードのシーリングストリップと組み合わせて、汚染物質の侵入を確実に防ぎます。
帯電防止性能：
- 素材は主に帯電防止ポリカーボネート（PC）または特殊エンジニアリングプラスチックを使用し、表面抵抗値は に制御され、静電気を効果的に放散します。
精密サポートシステム：
- 内部には高精度のスロットが配置され、間隔の公差は 以内に制御されており、厚さ のウェハーに対応します。
- サポート構造には緩衝機能があり、5G加速度の搬送振動に耐えることができます。
ウェハーキャリアの材質
帯電防止プラスチック：
- ポリカーボネート（PC）とポリエーテルエーテルケトン（PEEK）が主流の材質で、曲げ強度が の機械的特性を備えています。
複合材構造：
- 一部のハイエンド製品では、炭素繊維強化プラスチック（CFRP）を採用しており、熱膨張係数は と低く、極端な環境下での寸法安定性を確保します。
半導体産業における重要な役割
5GおよびAIチップの需要が急増する中、12インチウェハー工場ではFOUPシステムが全面的に採用されており、単一のウェハーキャリアは10年間の使用サイクル中に50万回以上の開閉操作に耐える必要があります。 世界のウェハーキャリア市場規模は2023年に85.4億米ドルに達し、年平均成長率は4.8%で、半導体製造の歩留まり管理に対するその重要な影響を反映しています。
ウェハーキャリアは、材料科学と精密エンジニアリングの高度な統合を通じて、ムーアの法則の継続的な推進を支える重要なインフラストラクチャとなっており、数万ドルの価値を持つ各ウェハーがナノスケールプロセスで最適な状態を維持できるようにしています。
ウェハーフレーム / ダイシングフレーム / ディスコリング / 鉄リング（Wafer Frame/Wafer Ring）の主な用途：

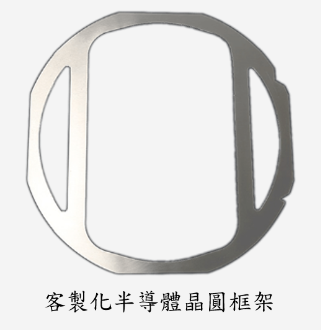

ウェハーフレーム、ダイシングフレーム（Wafer Frame）は、ウェハーリング、鉄リング、鉄圈（Wafer Ring）とも呼ばれ、主な用途は以下の通りです。 半導体用のウェハーリング / ステンレス製鉄リング / 鉄圈は、ウェハーの切断、研磨時にウェハーを固定して保持するために使用される外枠（フレーム）です。薄膜を貼り付け、ウェハーが切断・研磨の過程で滑り落ちるのを防ぎます。一度限りの使用ではない製品で、洗浄後に繰り返し使用できます。関連製品ブランドの中では、ディスコリング（鉄リング）が最も有名です。
ディスコリング（鉄リング）の他に、正言が製造するウェハーフレーム（ダイシングフレーム）

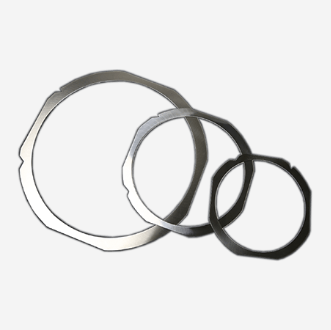

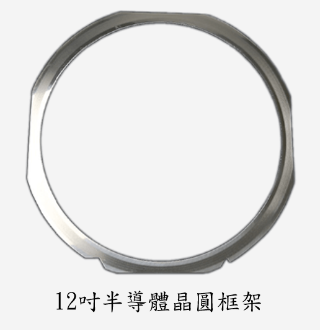

- サイズ： 6インチ、8インチ、12インチ
- 厚さ： 、
- 材質： 420J2ステンレス鋼、表面処理： 光沢、マットのどちらも製造可能です。
- 追加サービス： フレームの代理クリーニングサービス、およびレーザー刻印によるバーコード、番号、日付のサービスを提供します。
その使用方法は以下の図の通りです。
