晶圓切割方式比較：刀片、雷射差異與晶圓框架配合

晶圓切割方式比較：刀片與雷射差在哪？框架需要更換嗎？

比較刀片與雷射晶圓切割時，經常會遇到幾個問題：雷射是否比較精細？非接觸加工是否代表沒有損傷？更換切割方式後，原本的晶圓框架還能不能使用？

這些問題涉及不同的評估條件。加工工具是否接觸材料、雷射作用在表面或內部，以及晶粒如何完成分離，都會影響比較結果。

以下以將晶圓分離成個別晶粒的切割作業（Wafer Dicing）為範圍，比較刀片切割、雷射燒蝕與隱形切割的差異，並說明變更製程時的框架配合需求。

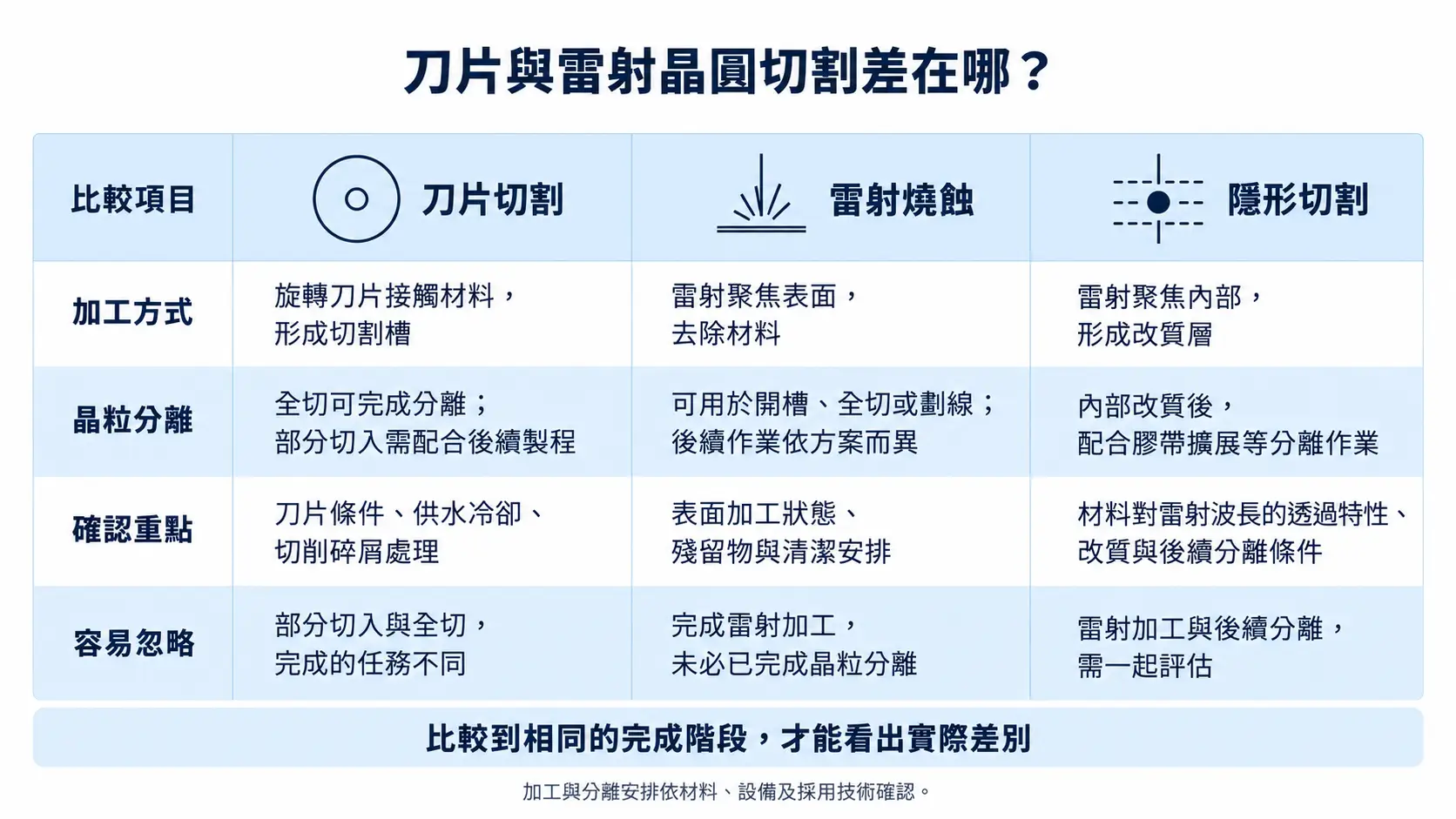

刀片與雷射晶圓切割差在哪？

刀片切割透過旋轉刀片接觸材料，形成切割槽；雷射加工則利用聚焦光能作用於材料。其中，雷射燒蝕從表面去除材料，隱形切割則在內部形成改質層，再配合後續作業分離晶粒。

依 DISCO 的刀片加工介紹，刀片加工會搭配供水，協助冷卻與移除碎屑；雷射的加工位置與分離安排，則隨採用的技術而異。因此，將不同方案比較到相同的完成階段，較能看出實際差別。

雷射燒蝕與隱形切割，為什麼要分開比較？

同樣標示「雷射晶圓切割」，可能代表不同的加工任務。

1. 雷射燒蝕可能負責開槽，也可能完成全切

雷射燒蝕（Laser Ablation）從材料表面進行加工，但加工深度與目的各有不同。

例如，DISCO 的雷射燒蝕製程介紹列出開槽、全切與劃線三種方向。其中，開槽流程可先處理切割道表面的結構，再由刀片切割剩餘基材。

因此，看到「雷射加工」時，了解它負責哪一段作業，比單看設備名稱更有幫助。

2. 隱形切割包含內部改質與後續分離

隱形切割（Stealth Dicing™）使用可穿透加工材料的適當雷射波長，在內部形成改質層，再透過膠帶擴展等方式分離晶粒。

依 DISCO 的雷射技術介紹，這與從表面去除材料的雷射燒蝕不同。評估隱形切割時，材料對所用波長的透過特性，以及後續分離結果，都是重要條件。

兩者雖然同屬雷射加工，卻不適合只用「有沒有使用雷射」來比較。

非接觸加工，是否代表沒有加工損傷？

「非接觸」描述的是加工時沒有刀具直接接觸材料；加工後的品質，則需要另外觀察。

例如，雷射燒蝕仍有加工殘留與表面清潔需求；隱形切割則需要確認內部改質及後續分離的結果。刀片切割也有刀片選擇、供水及加工條件等變因。

比較切割品質時，可以對照相同產品要求下的切割邊緣、崩邊、裂紋、表面殘留及晶粒分離狀態。這些實際結果，比「接觸式」或「非接觸式」的名稱更能說明是否符合需求。

同樣地，「比較精細」也可能指不同事情，例如切割道寬度、位置精度或邊緣品質。先釐清比較項目，才容易看懂設備資料中的優勢適用於哪一部分。

比較速度與成本，為什麼需要看完整流程？

單一步驟的加工速度，只反映該步驟完成的工作。

雷射開槽後若仍需要刀片切割，就需要將兩段加工一起考量；隱形切割完成內部改質後，也有後續分離作業。清潔、貼膜、搬送與檢查，同樣可能占用設備或作業時間。

成本比較也有類似情況。除了刀具或加工設備，還可能涉及膠帶、清潔材料、維護與後續處理。不同方案包含的項目若不一致，單看一項報價或一段加工時間，容易產生落差。

較有參考價值的比較，是在相同材料、產品品質要求及完成階段下，了解各方案的整體作業安排。有了共同條件，才容易判斷哪一種方式符合效率與成本需求。

更換晶圓切割方式，框架需要一起更換嗎？

切割方式改變，不代表晶圓框架一定需要更換；能否沿用，取決於新設備與前後段作業的配合條件。

在膠帶框架式流程中，框架支撐切割膠帶，並配合設備裝載與搬送。判斷既有框架是否適用，主要有兩個方向。

1. 新設備是否接受既有框架規格？

框架外形、尺寸、厚度，以及孔位或缺口，可能與設備的裝載、夾持及定位設計有關。

即使使用相同尺寸的晶圓，新設備也可能有不同要求。既有框架型號、工程圖面與設備端規格，有助於確認是否能配合。

2. 後續分離與搬送是否有變更？

若新流程增加膠帶擴展、重新貼附或不同搬送安排，框架還需要配合後續站點。

因此，確認框架能裝入切割設備後，還需要了解分離、取晶與搬送階段的承載需求。這些條件若能延續，才有進一步評估沿用的基礎。

正言如何協助晶圓框架配合設備與製程需求？

在採用膠帶框架的刀片或雷射切割流程中，正言不銹鋼提供的晶圓框架，用於支撐切割膠帶，並配合設備裝載與搬送。

若更換設備後，原有框架規格不再符合需求，客戶可提供設備端確認的尺寸、厚度及工程圖面，由正言評估現有產品或客製加工方向。框架是否符合實際設備與製程要求，則由設備及使用端確認。

例如，設備端確認框架外形或厚度需要調整時，正言可依新規格討論製作可行性；若規格不需變動，則可先從既有晶圓框架與切割環產品確認適合的型號。

除了框架製造與客製加工，正言也提供雷射雕刻識別，以及使用後的清洗、除膠與翻新服務。相關內容可參考晶圓框架加工與清洗服務；處理後能否再次投入製程，仍需依框架狀態與驗收要求確認。

若有既有框架替換或客製需求，歡迎聯絡我們並提供型號、圖面與使用條件，由團隊協助評估。

常見問題

1. 雷射切割一定比刀片切割精細嗎？

需要先確認「精細」指的是切割道寬度、位置精度，還是切割邊緣品質。不同材料與加工條件下，結果可能不同，適合以相同品質要求的加工資料或樣品比較。

2. 非接觸切割是否代表沒有加工損傷？

非接觸代表沒有刀具直接接觸材料，實際品質仍需檢查。加工殘留、邊緣狀態及後續分離結果，都值得一起觀察。

3. 隱形切割完成後，為什麼還需要分離作業？

隱形切割先在材料內部形成改質層，再透過膠帶擴展等方式完成晶粒分離。因此，雷射加工與晶粒分離是相互配合的步驟。

4. 可以只用切割速度比較製程效率嗎？

單一步驟速度不足以代表整體效率。若方案包含的開槽、切割、清潔或分離作業不同，較適合比較達到相同完成階段所需的整體時間。

5. 更換切割方式後，原本的晶圓框架能沿用嗎？

有可能。需要確認新設備接受的框架規格，以及膠帶、分離、取晶與搬送安排。既有型號與圖面可作為評估依據。
