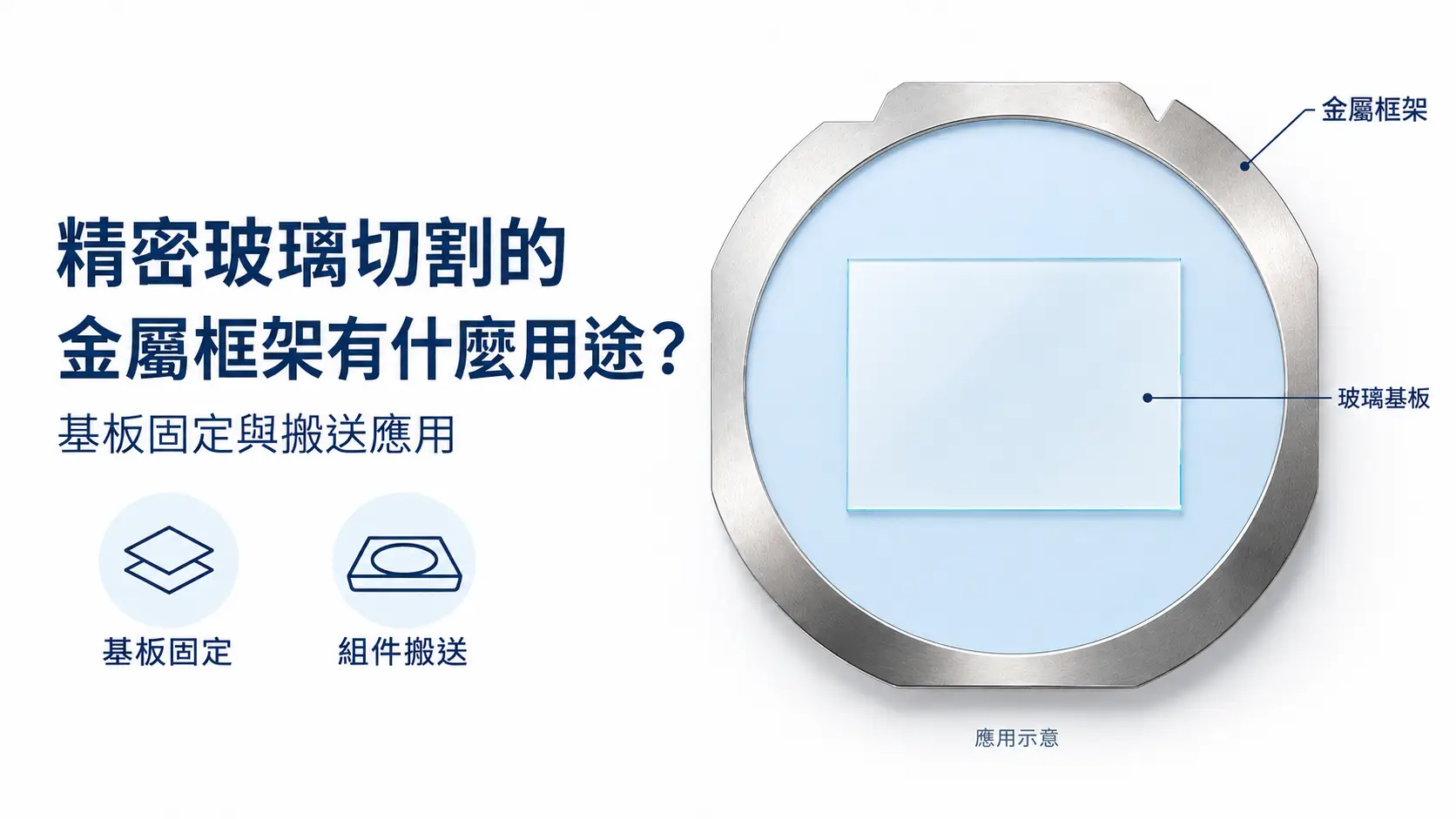

精密玻璃切割的金屬框架有什麼用途？基板固定與搬送應用
玻璃切割除了選擇加工方式，也需要考慮工件如何固定，以及切割後的小片玻璃如何保持排列、移往下一站。
在採用膠帶框架的精密玻璃切割流程中，玻璃基板貼附於切割膠帶，金屬框架支撐膠帶，並配合設備裝載與搬送。框架雖然不直接切割玻璃，卻是連接工件、膠帶與設備的重要零件。
正言不銹鋼提供這類加工承載所需的金屬框架，可依需求評估外形、開口、尺寸、厚度及特殊加工。本文從精密玻璃基板的使用情境出發，介紹框架的功能與客製應用。
哪些玻璃切割流程會使用金屬框架？
本文討論的是電子、光學等用途的精密玻璃基板切割，尤其是工件貼附於膠帶，再連同框架進入設備加工的流程。
這與一般建築玻璃依尺寸劃線、裂片的作業情境不同，也與安裝完成後支撐玻璃的門窗金屬框不同。
精密玻璃加工可能使用刀片切割或適合材料的雷射技術，實際承載方式則依設備而異。例如，DISCO 的 DFD6363 設備資料介紹了玻璃等材料的超音波輔助切割功能，也列有膠帶框架相關配置。
其中，採用膠帶框架的流程，需要框架配合工件承載；採用直接吸附、專用治具或其他支撐方式的設備，則可能有不同配置。

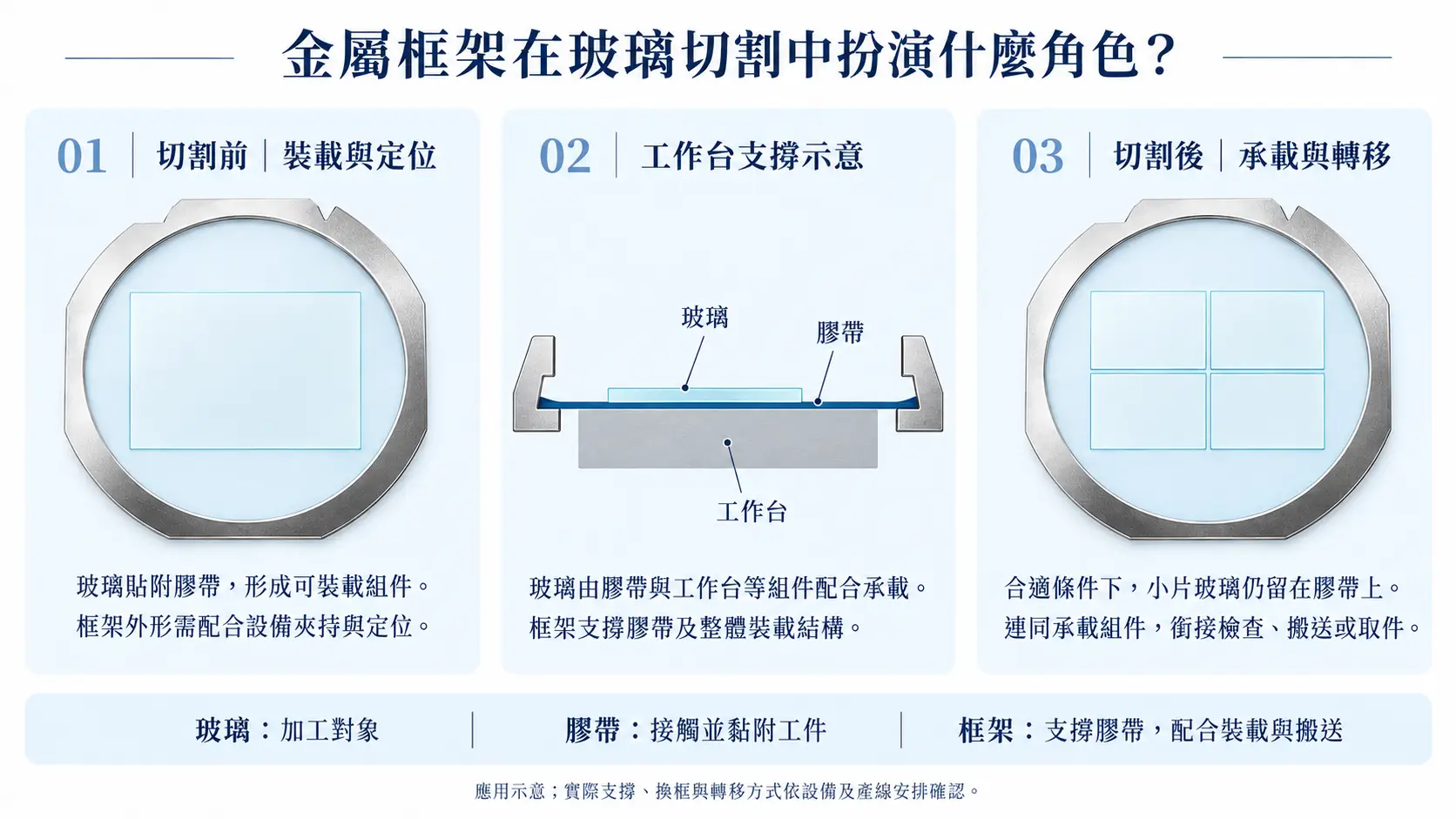

金屬框架在玻璃切割中扮演什麼角色？
玻璃、膠帶與框架各有不同功能。玻璃是加工對象，膠帶接觸並黏附工件，框架則支撐膠帶，提供設備裝載與搬送所需的外部結構。
1. 切割前：讓玻璃與膠帶形成可裝載的組合
玻璃基板貼附於膠帶後，需要連同承載組件放入設備。金屬框架的外形與尺寸，便要配合設備的裝載、夾持及定位方式。
DISCO 的 Tape Frames 產品資料說明，這類框架可在切割時承載晶圓或其他工件，產品也包含配合方形工作台的規格。框架的應用因此不只取決於材料名稱，還與工件形狀及設備配置有關。
2. 切割時：支撐膠帶，配合設備固定
在這類流程中，玻璃透過膠帶承載，並配合工作台等組件固定；金屬框架支撐的是膠帶及整體裝載結構。
框架、膠帶與工作台需要相互配合。了解玻璃在設備內如何被支撐，有助於判斷框架需要具備哪些外形與尺寸條件。
3. 切割後：配合小片玻璃的承載與搬送
玻璃基板分割成小片後，在合適的膠帶與流程條件下，各片工件仍可留在膠帶上，供後續檢查、搬送或取件。
框架在這個階段繼續支撐膠帶，讓工件以預定的承載形式移往下一站。後續若需要換框、重新貼附或轉入其他載具，則依產線安排進行。
方形玻璃基板，一定要搭配方形框架嗎？
不一定。玻璃的外形與框架外形，分別對應不同的設計需求。
玻璃基板的長寬決定工件占用的範圍；框架則還需要保留膠帶固定區域，並符合設備接受的外部尺寸。因此，方形玻璃也可能搭配圓形框架，實際選擇取決於框架開口、加工範圍與設備介面。
例如，一片方形玻璃即使能放進框架開口，也仍需考慮膠帶貼附空間，以及切割路徑與設備組件之間的關係。只確認「放得進去」，還不足以判斷是否適合加工。
這也說明了為什麼玻璃尺寸相同，換到另一台設備後，仍可能需要不同的金屬框架。
玻璃切割有崩邊，換框架就能改善嗎？
玻璃切割品質涉及材料、加工條件、膠帶與工件固定等因素，單純更換框架，未必能解決崩邊問題。
DISCO 的設備異常排除資料也將工件與膠帶之間的異物、工作台真空狀態及振動等列為不規則崩邊的相關因素。
若已發現框架變形、尺寸不符或裝載異常，可以進一步評估框架替換或結構調整；實際切割品質仍需連同整體製程確認。
正言如何提供玻璃切割用金屬框架？
正言不銹鋼在玻璃切割流程中的角色，主要是金屬框架製造與客製加工，協助客戶將設備需求轉為實際零件。
1. 框架外形、開口、尺寸與厚度客製
不同玻璃基板與設備，可能需要不同的框架外形、內部開口及厚度。正言可依圖面評估製作方向，讓框架同時考慮工件承載與設備裝載需求。
官網的方形半導體晶圓框架 TJF-C可作為客製金屬框架的產品參考。該產品列有尺寸、板厚調整及特殊加工選項；玻璃切割所需的框架，則依對應設備與圖面討論。
2. 特殊加工與既有框架替換
若框架有特殊結構或加工位置需求，正言可評估 CNC 加工可行性。已有使用中的框架，也可從既有型號、圖面與需要調整的部位開始討論替換規格。
正言負責框架製造與加工評估，設備及使用端則確認裝載、加工空間與製程適用性，讓零件規格與現場使用條件相互對應。
結論：讓金屬框架配合精密玻璃切割需求
在膠帶框架式精密玻璃切割流程中，金屬框架支撐膠帶，並配合設備裝載及切割後的搬送。合適的框架規格，需要同時考慮玻璃工件、膠帶與設備配置。
正言不銹鋼提供金屬框架製造與客製加工，可依圖面及使用需求，協助評估適合的製作方向。
若您有玻璃切割用金屬框架、既有框架替換或特殊外形需求，歡迎透過正言聯絡頁面提供工件尺寸、框架圖面與使用條件，與團隊討論合適的方案。
常見問題
1. 所有玻璃切割都需要金屬框架嗎？
不是。本文介紹的是採用膠帶框架的精密玻璃切割流程。一般建築玻璃加工，以及採用直接吸附或其他治具的設備，可能使用不同承載方式。
2. 金屬框架會直接夾住玻璃嗎？
在本文介紹的膠帶框架式流程中，玻璃貼附於膠帶，框架主要支撐膠帶並配合設備作業。是否另有直接接觸工件的固定組件，則依設備設計而定。
3. 玻璃基板是方形，框架也必須是方形嗎？
不一定。需要一起考量工件尺寸、框架開口、膠帶固定區域及設備裝載方式，不能只依玻璃外形決定。
4. 晶圓切割用的框架，可以用於玻璃切割流程嗎？
部分設備可能採用相同類型的膠帶框架，但能否沿用仍需確認實際尺寸、工作台、加工範圍及膠帶配置。產品名稱相同，不代表可以直接替換。
5. 正言可以依圖面製作玻璃切割用金屬框架嗎？
正言提供金屬框架客製加工，可依圖面評估外形、開口、尺寸、厚度及特殊加工需求。設備適用性與玻璃切割條件，則由設備及使用端確認。
