玻璃雷射切割能做異形嗎？輪廓加工與金屬框架應用

玻璃雷射切割能做異形嗎？輪廓加工與金屬框架應用

玻璃零件除了方形，也可能需要圓形、圓角、開孔或其他特殊輪廓。當產品外形改變，加工方式與工件承載也會跟著調整。

玻璃雷射切割可以配合部分異形加工需求，但能製作哪些形狀，仍與玻璃種類、厚度、雷射技術及後續分離方式有關。同樣標示「雷射切割」的設備，能力與流程不一定相同。

在採用膠帶框架的加工配置中，金屬框架負責支撐膠帶、配合設備裝載與後續搬送。正言不銹鋼提供相關金屬框架製造與客製加工，協助這類承載零件配合設備需求。

玻璃雷射加工可以製作哪些形狀？

玻璃雷射加工已有直線、曲線及封閉輪廓等應用，也包含雷射鑽孔等加工方式。實際能力需要對照特定設備與材料條件。

例如，Corning 的 CLT 66G 產品資料列有曲線、直線，以及依設備配置加工孔洞與槽形的功能。這說明玻璃雷射加工可以服務不同幾何需求，但單一機型的能力並不代表所有雷射設備的共同規格。

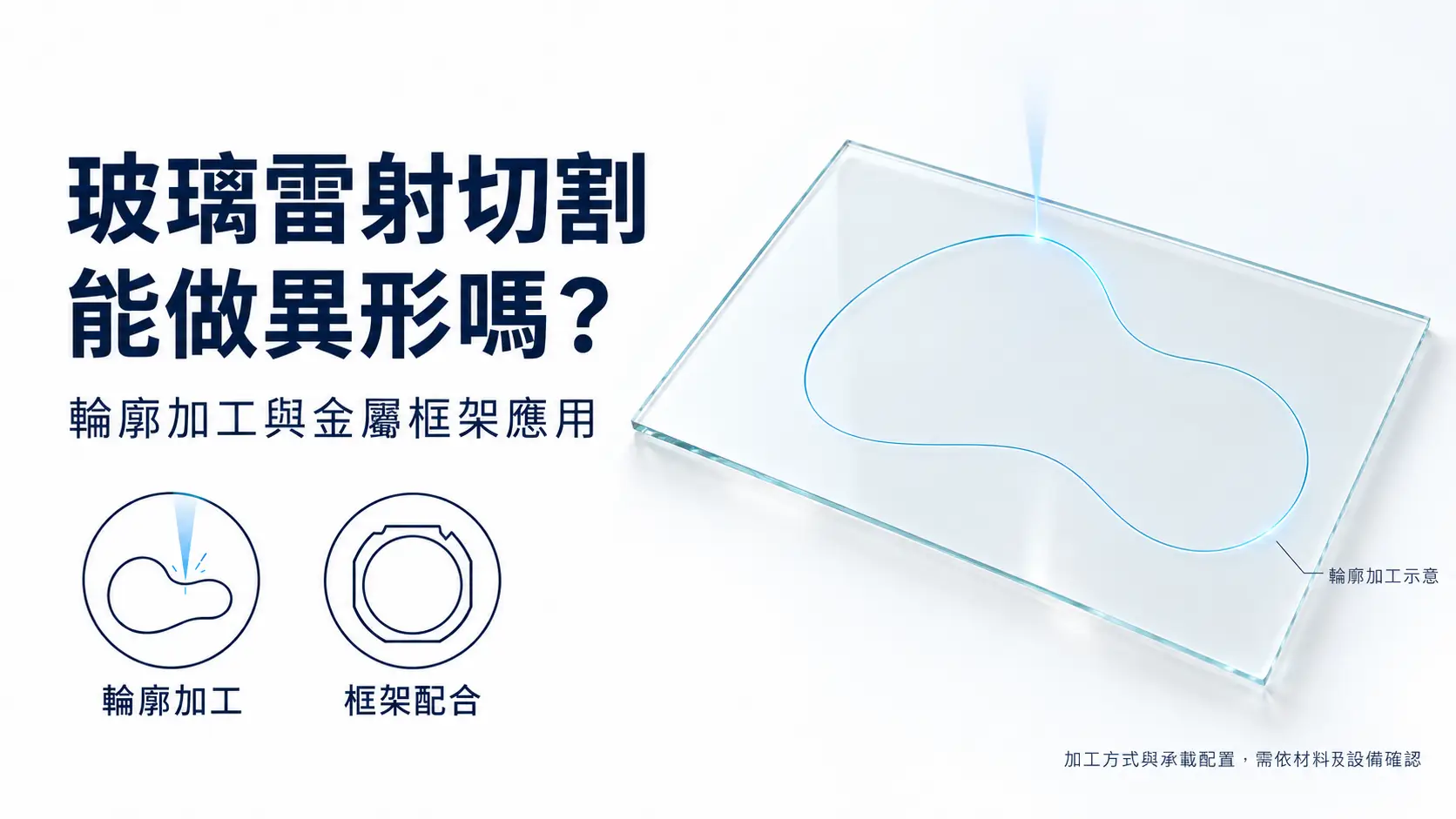

1. 曲線與特殊外輪廓

圓角、曲線及非矩形外形，除了需要沿預定路徑加工，也需要讓玻璃沿輪廓完成分離。

設計圖上的曲線能否製作，會受到材料、厚度、轉角與分離方式影響。成品外形與邊緣要求，通常需要一起提供給加工端評估。

2. 圓形與其他封閉輪廓

圓形等封閉路徑也是玻璃雷射加工的應用方向之一。

Hamamatsu 的薄玻璃雷射微加工介紹展示了特定薄玻璃的飛秒雷射燒蝕切割，並提到圓形等封閉形狀的加工彈性。

這類案例對應特定材料與雷射系統。換成不同玻璃、厚度或表面結構後，仍需重新確認製作條件。

3. 孔洞與槽形

孔洞可能透過雷射鑽孔，或沿封閉輪廓加工後移除內部材料，實際方式取決於孔徑、玻璃厚度與設備配置。

槽形也涉及加工寬度、深度及是否貫穿等要求。因此，「設備能加工曲線」與「能完成指定孔槽」，是不同的需求。

討論時，孔徑、槽寬、位置及工件厚度，有助於加工端理解產品；成品與內部餘料如何分離、取出，也需要納入流程安排。

沿輪廓完成雷射加工，就代表玻璃已經分開嗎？

不一定。部分雷射加工透過材料去除完成切割，其他技術則先沿輪廓改變材料，再接續分離作業。

以 Corning 的玻璃雷射加工說明為例，其介紹的特定流程先形成微細穿孔輪廓，再透過後續雷射作用完成分離。

因此，了解一項加工方案時，除了看雷射走過哪些路徑，也需要知道工件是已完成分離，還是仍有後續步驟。

完整玻璃、加工後尚未分離的基板，以及已分離的小件，可能需要不同的固定與搬送方式。這些差異，也會影響框架與後續載具的配置。

異形玻璃加工，金屬框架需要配合哪些環節？

在膠帶框架式流程中，框架外形主要配合承載與設備裝載，不必與玻璃成品輪廓相同。基本原理可參考精密玻璃切割的金屬框架應用。

異形加工還需要進一步考慮分離後的成品與餘料，如何保持位置及移往下一站。

成品與內部餘料如何承載、取出？

加工圓形、孔洞或封閉輪廓時，可能同時產生成品與外圍或內部餘料。它們在加工後的狀態，會隨技術與承載方式而不同。

若採用膠帶承載，需要了解哪些部分仍留在膠帶上，以及後續如何取出。若使用專用平台或其他治具，則需配合相應的分離與取件方式。

框架能提供膠帶支撐，但成品與餘料的處理，仍需要完整的設備與製程安排。

分離與搬送是否繼續使用原框架？

部分流程可讓分離後的工件繼續留在膠帶上，連同框架移往下一站；其他流程則可能重新貼附、換框或轉入不同載具。

因此，框架需求除了加工時的裝載條件，也包含後續站點接受的外形、尺寸與承載方式。

玻璃雷射切割一定會使用金屬框架嗎？

不一定。部分設備採用膠帶框架，其他設備可能使用真空吸附、專用治具或不同的承載平台。

若採用膠帶框架，框架支撐膠帶並配合裝載；若工件直接固定於專用平台，承載結構便可能不同。

因此，更換加工方式或設備時，原有框架是否能沿用，需要對照新機台的配置。框架型號、圖面與設備介面，比「同樣加工玻璃」更能說明配合條件。

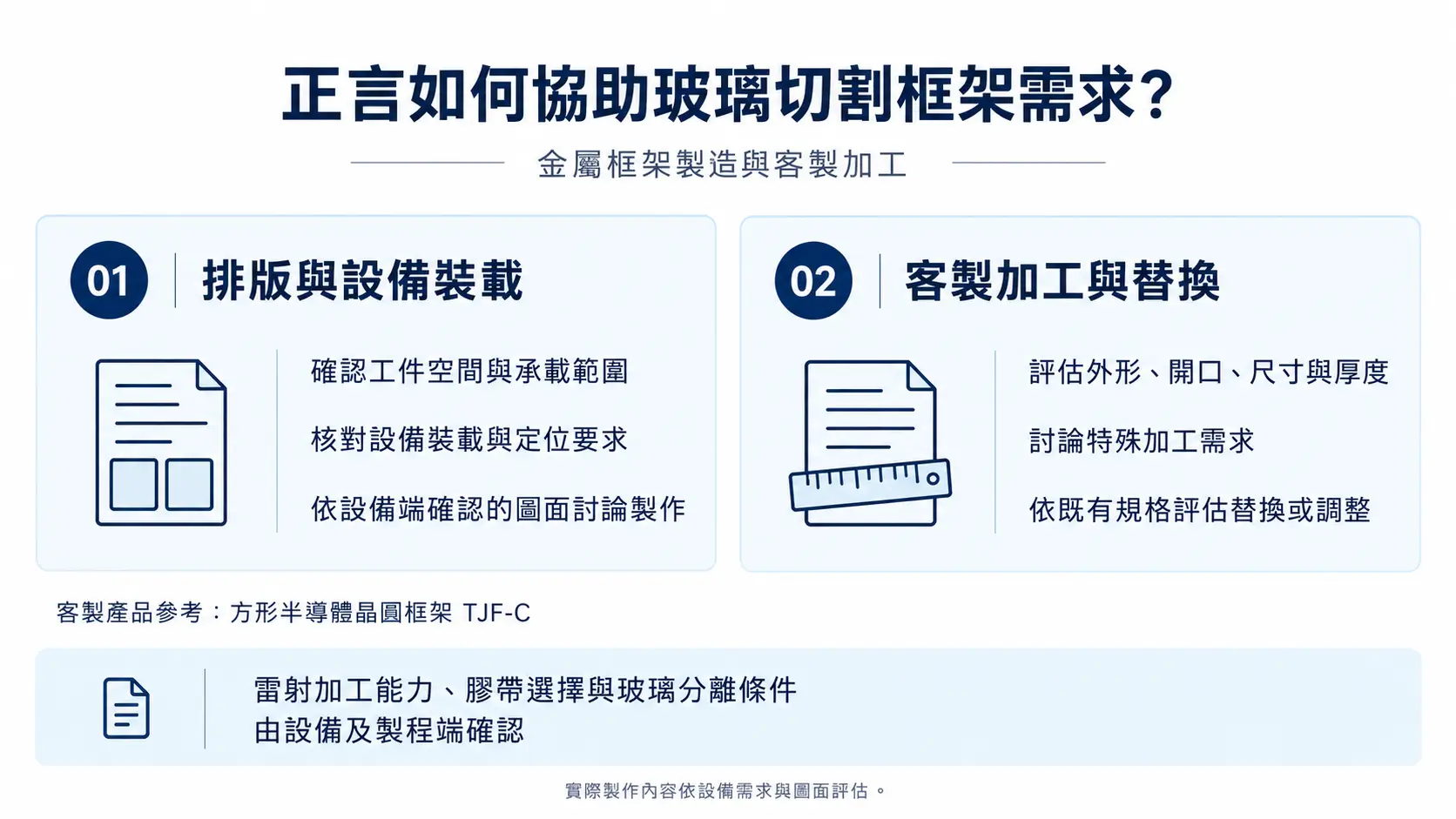

正言如何協助玻璃切割金屬框架需求？

正言不銹鋼提供金屬框架製造與客製加工，可依設備需求評估外形、開口、尺寸、厚度與特殊加工。

1. 配合工件排版與設備裝載

若玻璃產品由單片改為多件排版，或工件外形有所變更，框架可能需要重新確認開口與承載範圍。

正言可依設備端確認的圖面討論製作方向，讓零件規格同時考慮工件空間與設備接受的外形。

2. 客製加工與既有框架替換

官網的方形半導體晶圓框架 TJF-C列有尺寸、板厚調整及特殊加工方向，可作為客製框架的產品參考。

玻璃加工所需的框架，則依實際設備與圖面評估。已有使用型號的需求，也可從既有規格討論替換或調整內容。

正言協助的是框架零件製造；雷射加工能力、膠帶選擇與玻璃分離條件，則由設備及製程端確認。

結論：讓玻璃輪廓、加工方式與承載配置相互配合

玻璃雷射加工可以服務曲線、封閉輪廓及部分孔槽需求，但不同技術的加工與分離安排各有差異。

對採用膠帶框架的流程而言，除了設備裝載，成品與餘料如何分離、取出，以及是否沿用原框架搬送，都會影響承載配置。

若您有玻璃切割金屬框架、特殊開口或既有框架替換需求，歡迎透過正言聯絡頁面提供圖面與設備配合條件，由團隊協助評估製作方向。

常見問題

1. 玻璃雷射切割可以做圓形或異形嗎？

已有相關加工應用，但實際可製作的輪廓，取決於玻璃種類、厚度、雷射系統與分離方式，需要依產品條件評估。

2. 可以加工曲線，就一定能製作孔洞嗎？

不一定。孔洞可能採用雷射鑽孔或封閉輪廓加工，還涉及內部材料移除、尺寸及邊緣要求，需要依設備能力確認。

3. 雷射沿著輪廓加工後，玻璃就已經分離了嗎？

需要看採用的技術。有些流程可完成切穿，有些則先形成加工路徑，再接續其他分離作業。

4. 異形玻璃需要使用相同形狀的金屬框架嗎？

不一定。框架外形主要配合膠帶承載與設備裝載，與成品輪廓不必相同。

5. 正言可以提供玻璃雷射切割用框架嗎？

對採用金屬框架承載的設備，正言可依圖面評估框架製造與客製加工。實際適用性則需配合設備介面及製程需求確認。
