半導体製造に不可欠なツールとは？ウェハーキャリア・搬送ボックス・ウェハーフレームを徹底解説
半導体製造を支える重要なツール
半導体製造の現場では、ウェハーそのものだけでなく、それを安全に扱うための周辺ツールが非常に重要です。
中でも代表的なのが以下の3つです：
- ウェハーキャリア
- ウェハー搬送ボックス
- ウェハーフレーム（ウェハーカセット）
これらはそれぞれ役割が異なりながらも、製造工程全体の安定性と品質を支えています。
ウェハーキャリアとは？
ウェハーキャリアは、ウェハーを保管・搬送するための装置です。主に前工程やクリーン環境で使用されます。
主な役割
- ウェハーの安全な保管
- 搬送時の衝撃や汚染の防止
- 工程間のスムーズな移動
特徴
- 静電気対策（ESD対応）
- 高温・薬品環境への耐性
- 精密な位置決め構造
特に半導体製造では、微細な異物でも品質に影響するため、キャリアの設計は非常に重要です。
ウェハー搬送ボックス（ウェハーケース）とは？

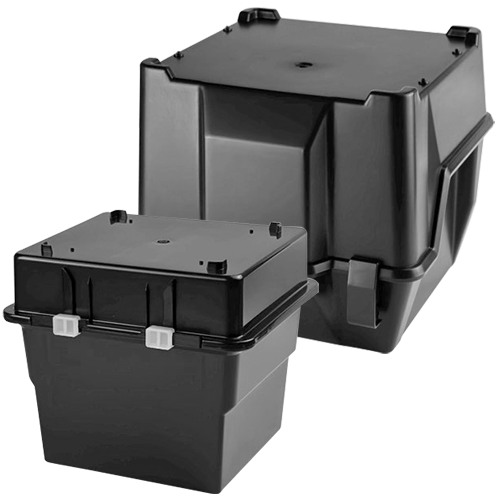

ウェハー搬送ボックスは、ウェハーを外部環境から保護しながら輸送・保管するための容器です。
主な用途
- 工場間の輸送
- 長期保管
- クリーンルーム外での保護
特徴
- 密閉構造による防塵・防汚
- 耐衝撃設計
- 軽量かつ高強度素材

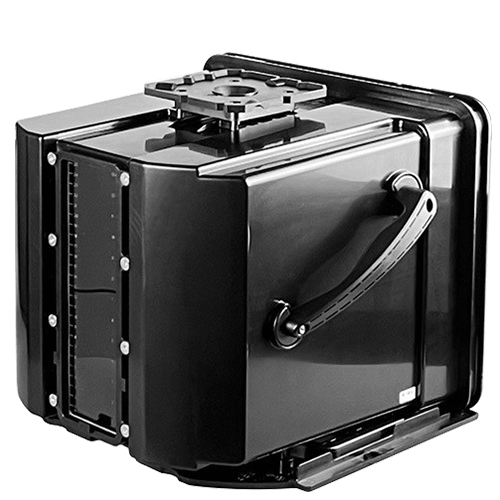

代表的なものとしては、FOUP（Front Opening Unified Pod）などがあり、12インチウェハーの標準搬送に使用されています。
ウェハーフレーム（ダイシングフレーム）とは？
ウェハーフレームは、主に後工程で使用される重要な部品です。
ウェハーを固定し、ダイシング（チップ切断）工程を支えます。
主な役割
- ウェハーの固定
- ダイシング時の安定性確保
- チップの破損防止
特徴
- 高い平面度と剛性
- 精密な寸法精度
- 繰り返し使用が可能
特にステンレス製のウェハーフレームは、耐久性と安定性に優れており、半導体製造現場で広く採用されています。
3つのツールの違いと役割まとめ
| ツール | 主な用途 | 使用工程 |
|---|---|---|
| ウェハーキャリア | 保管・搬送 | 前工程 |
| 搬送ボックス | 外部輸送・保護 | 全工程 |
| ウェハーフレーム | 固定・ダイシング | 後工程 |
それぞれが異なる役割を持ちながら、連携して半導体製造を支えています。
なぜこれらのツールが重要なのか？
半導体製造では、ナノレベルの精度が求められます。
そのため、ウェハーを扱うすべての工程で「安定性」と「清浄性」が不可欠です。
もし搬送や固定が不十分であれば：
- 微細なズレ
- 汚染
- 破損
といった問題が発生し、歩留まりの低下につながります。
つまり、これらのツールは単なる補助機器ではなく、品質を左右する重要な要素なのです。
YJステンレスのソリューション
YJステンレスでは、半導体製造に対応した高品質なウェハーフレームや関連製品を提供しています。
主な特長
- 高精度加工による安定品質
- 表面仕上げ（ポリッシュ／マット）対応
- レーザー刻印によるトレーサビリティ
- カスタマイズ設計対応（サイズ・形状）
現場のニーズに合わせた製品開発により、安定した製造プロセスをサポートしています。
まとめ
半導体製造を支えるには、ウェハーそのものだけでなく、それを扱うためのツールが不可欠です。
- ウェハーキャリア → 搬送と保管
- 搬送ボックス → 保護と輸送
- ウェハーフレーム → 固定と加工
これらを適切に選び、組み合わせることで、製造の安定性と品質を大きく向上させることができます。
FAQ
Q. ウェハーキャリアとは何ですか？
A. ウェハーを安全に保管・搬送するための装置です。
Q. ウェハーフレームの役割は？
A. ウェハーを固定し、ダイシング工程の安定性を確保します。
Q. FOUPとは何ですか？
A. 12インチウェハー用の標準搬送ボックスです。
