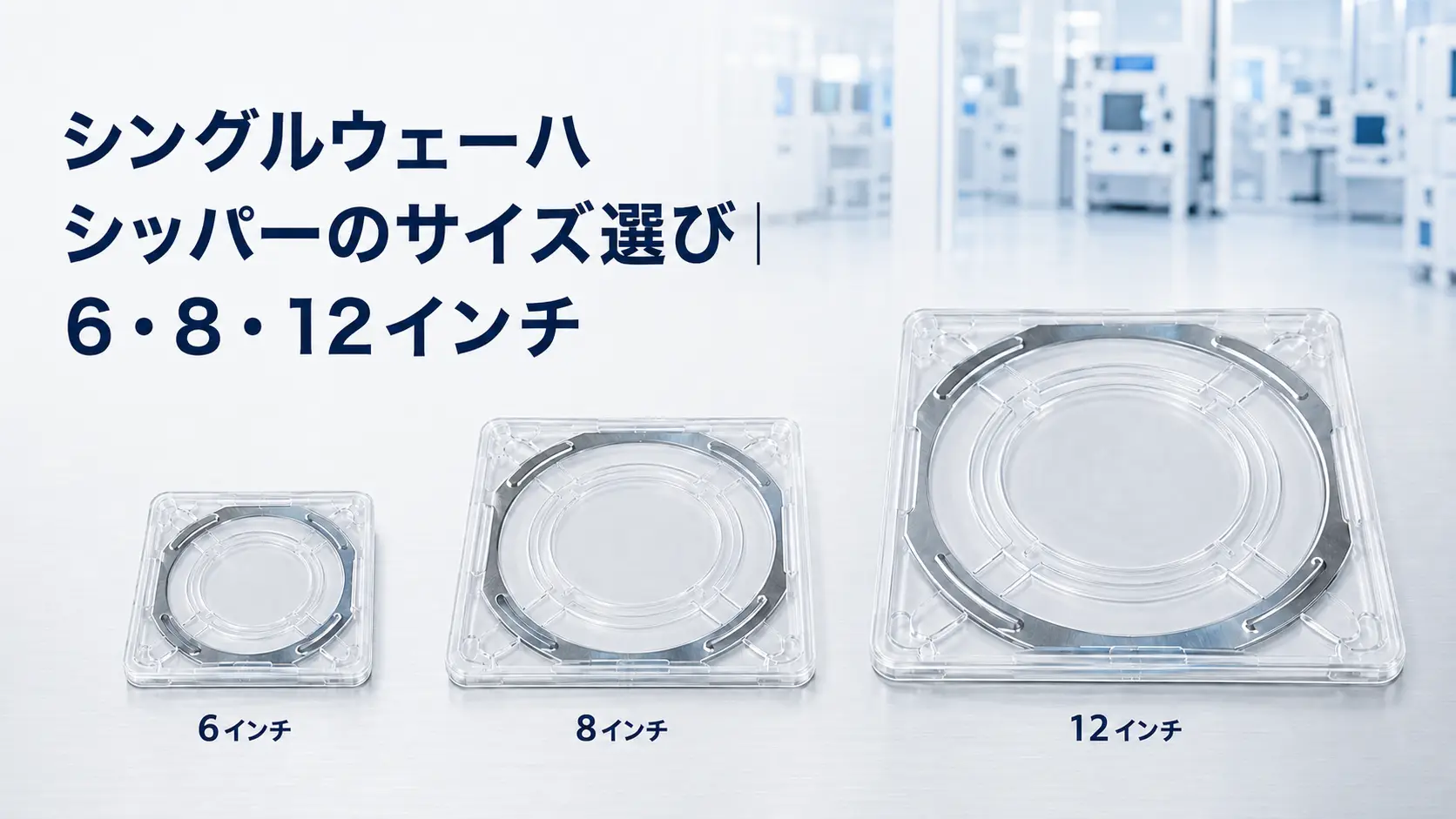

シングルウェーハシッパーのサイズ選び｜6・8・12インチ

シングルウェーハシッパーのサイズ選び｜6・8・12インチで確認するポイント

シングルウェーハシッパーを選ぶとき、最初に確認するのは使用するウェーハのサイズです。

6インチ、8インチ、12インチなど、対象ウェーハの径に対応した製品から候補を絞ります。

ただし、対応インチが合っているだけで、そのシッパーが実際の使用条件に合うとは限りません。

同じ8インチウェーハでも、厚みやケース内部での保持位置、蓋とのクリアランスによって収まり方が変わることがあります。

この記事では、6・8・12インチのシングルウェーハシッパーを選ぶ際に、ウェーハ径以外に確認しておきたいポイントを整理します。

まず使用するウェーハ径を確認する

サイズ選定の出発点は、収納するウェーハ径です。

代表的なサイズには、

• 6インチ
• 8インチ
• 12インチ

があります。

シングルウェーハシッパーも、まず対象ウェーハに対応したサイズから候補を絞ります。

ここでいう「8インチ用」「12インチ用」といった表示は、対応ウェーハ径を示すための基本条件です。

ただし、ウェーハ厚みやケース内部での保持状態まで同じという意味ではありません。

対応インチは、製品候補を絞るための最初の条件です。

対応インチだけでなく5つの条件を見る

サイズを比較するときは、ウェーハ径だけでなく、実際にケースへ収納したときの条件まで見ます。

つまり、サイズ表記だけでなく、実際の収納状態まで含めて比較することが必要です。

同じ8インチでも収納条件は同じとは限らない

「8インチ用シングルウェーハシッパー」であれば、どの8インチウェーハでも同じ条件で使えるとは限りません。

ウェーハ径が同じでも、

• ウェーハ厚み
• ケース内部の保持形状
• 接触位置
• 上下方向のクリアランス
• 蓋内側の形状

によって、ケース内での収まり方は変わります。

特に使用するウェーハの厚みが製品の想定条件と異なる場合は、対応インチだけで判断せず、実際の保持状態やクリアランスまで確認します。

「同じ8インチ」＝「同じ収納条件」ではありません。

これは6インチや12インチでも同じ考え方です。

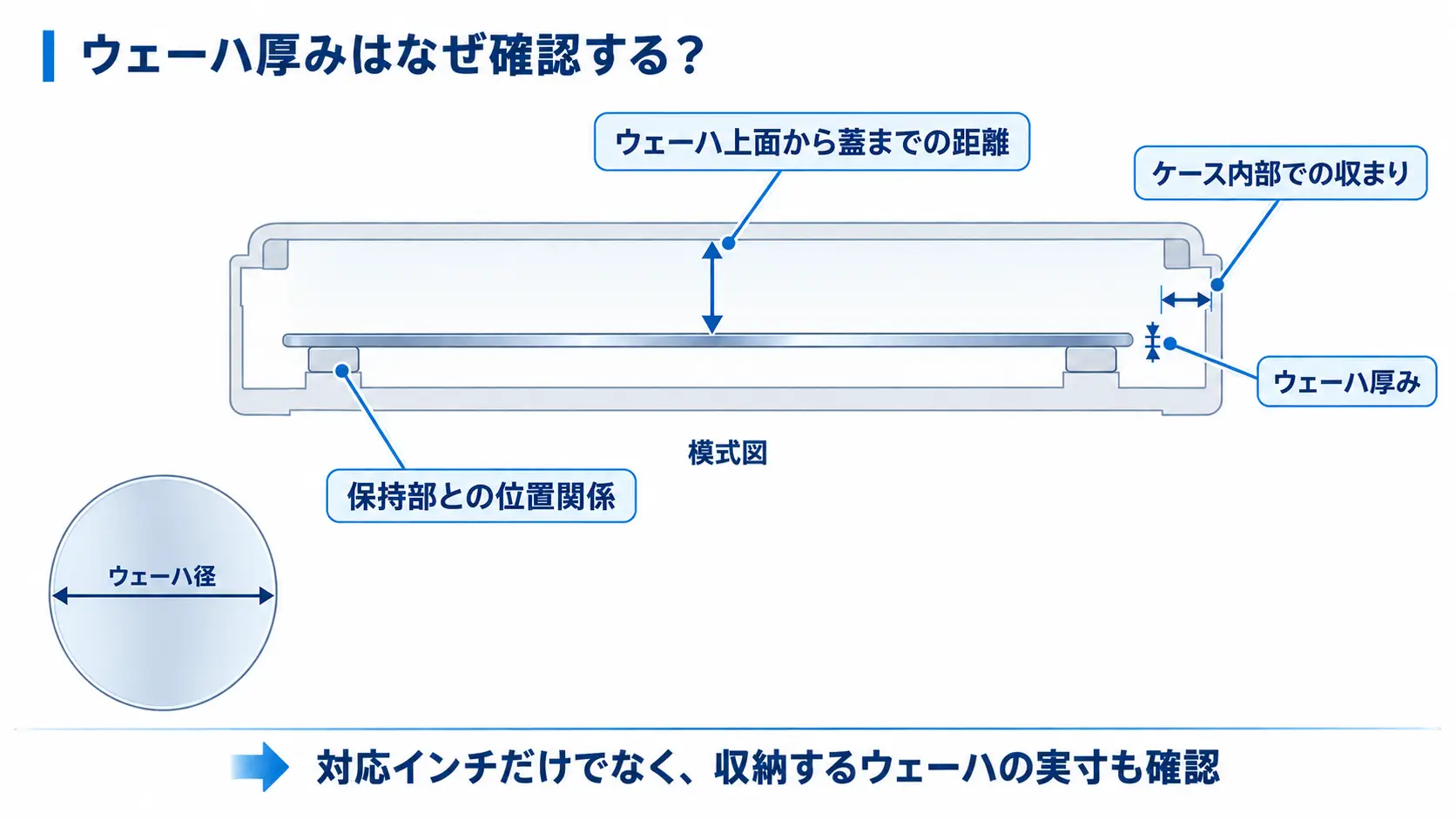

ウェーハ厚みはなぜ確認する？

シングルウェーハシッパーではウェーハ径に目が向きやすい一方で、厚みも重要な確認項目です。

厚みが変わると、

• 保持部との位置関係
• ケース内部での収まり
• ウェーハ上面から蓋までの距離

が変わる場合があります。

特に、製品の想定条件と異なる厚みのウェーハを収納する場合は、実際の厚みを製品仕様と照らし合わせます。

対応インチだけでなく、収納するウェーハの実寸まで把握しておくと、製品を比較しやすくなります。

ケース内寸だけでなく保持位置と蓋のクリアランスも見る

ケース内部に十分なスペースがあるように見えても、それだけで使用条件に合うとは限りません。

大切なのは、ウェーハがケースのどこに接触し、どの位置で保持されるかです。

例えば、

• 接触位置が想定と合っているか
• ケース内部での動きや保持状態が使用条件に合っているか
• 保持部との位置関係が合っているか
• 蓋を閉じたときに干渉しないか

といった点を比較します。

また、ケース本体に収まっていても、蓋内側のリブや突出部によって実際に使える高さが変わることがあります。

そのため、ケース内寸だけでなく、保持位置と蓋を閉じた状態での有効クリアランスまで含めて確認します。

YJステンレスのシングルウェーハシッパー

YJステンレスでは、単枚ウェーハ用のシングルウェーハシッパーとして、

• 6インチ
• 8インチ
• 12インチ

に対応した製品を取り扱っています。

サイズを比較する際は、対応インチに加えて、使用するウェーハの厚み、ケース内部での保持状態、必要なESD条件なども整理しておくと、製品仕様と照らし合わせやすくなります。

ウェーハ径や厚み、現在の使用条件がわかっている場合は、それらの情報をもとにYJステンレスへお問い合わせください。

まとめ

シングルウェーハシッパーのサイズを選ぶときは、まず使用するウェーハ径から6・8・12インチなどの対応製品を絞ります。

そのうえで、

• ウェーハ厚み
• 保持・接触位置
• ケース内部のクリアランス
• 蓋を閉じた状態

まで確認します。

「対応インチが合っていること」と「実際の収納条件に合っていること」は別です。

サイズ表記だけで判断せず、使用するウェーハの実寸とケース内部での保持状態をあわせて見ることで、使用条件に合うシングルウェーハシッパーを比較しやすくなります。

よくある質問

1. 8インチウェーハなら8インチ用シングルウェーハシッパーを選べばよいですか？

まず8インチ対応品から候補を絞ります。

そのうえで、ウェーハ厚み、ケース内部の保持位置、蓋とのクリアランスなども確認します。

2. 同じ8インチ用ならどのシッパーでも共用できますか？

必ずしも共用できるとは限りません。

対応ウェーハ径が同じでも、内部構造、保持位置、想定されるウェーハ厚みなどが異なる場合があります。

3. ウェーハ厚みも確認する必要がありますか？

はい。厚みによって、保持部との位置関係や蓋とのクリアランスが変わる場合があります。

製品の想定条件と異なる厚みのウェーハを使用する場合は、実際の仕様と照らし合わせます。

4. ケース内に入ればサイズは合っていますか？

収納できることだけでは判断できません。

保持位置や接触状態、蓋を閉じたときのクリアランスまで含めて確認します。
