裸ウェーハとフレーム付きで搬送ケースはどう違う？

裸ウェーハとフレーム付きウェーハの搬送ケースは何が違う？

同じ8インチや12インチのウェーハでも、裸ウェーハとフレーム付きウェーハでは、搬送ケース側で見る寸法や保持条件が異なります。

裸ウェーハではウェーハ本体の外形や厚みが基準になりますが、ダイシングフレームなどに固定した状態では、フレームの最大外形や厚み、ケース内部での保持位置まで見なければなりません。

そのため、搬送ケースを選ぶときは、ウェーハサイズだけではなく、

「ケースの中に何を入れるのか」
「どの部分をケースで保持するのか」

を先に整理しておくと判断しやすくなります。

この記事では、裸ウェーハとフレーム付きウェーハで、ウェーハ搬送ケースの確認ポイントがどう変わるのかを整理します。

裸ウェーハではウェーハ本体の寸法と保持状態を見る

裸ウェーハを搬送する場合は、ウェーハ本体がケース内でどのように収まるかを見ます。

主に比較したいのは、次のような項目です。

• ウェーハ径
• ウェーハ厚み
• ケースとの接触位置
• ケース内での保持状態
• 上下方向のクリアランス
• 収納枚数

同じウェーハ径でも、厚みやケース内部の保持構造が違えば、収まり方が変わることがあります。

そのため、「8インチ用」「12インチ用」といった対応サイズだけでなく、実際のウェーハ寸法とケース内部の位置関係まで見ておく必要があります。

フレーム付きウェーハではフレーム側の寸法が加わる

ウェーハをダイシングフレームやウェーハフレームに固定した状態で搬送する場合は、ウェーハ径だけでは判断できません。

ケースに収納される外形はフレームまで含めた状態になるため、例えば次の項目を見ます。

• フレーム最大外形
• フレーム厚み
• 穴・ノッチなどの外周形状
• テープ面の位置
• ケース内部での保持位置
• フレームとの接触位置
• 蓋とのクリアランス

特に、フレーム付きウェーハでは、ウェーハ径だけでなく、フレーム最大外形・厚み・保持位置・クリアランスがケース適合性の判断材料になります。

同じ8インチウェーハを使用していても、フレーム形状や厚みが変われば、必要なケース内部寸法も変わる可能性があります。

また、フレーム付きの場合は、ウェーハ径だけでなく、ケースが実際にどのフレーム部分に接触しているかを図面上で見ると比較しやすくなります。

裸ウェーハとフレーム付きでは何が違う？

主な違いを整理すると、次のようになります。

つまり、同じウェーハサイズでも、裸の状態で搬送するのか、フレームに固定した状態で搬送するのかによって、ケース側で基準にする寸法が変わります。

同じ8インチなら同じ搬送ケースを使える？

必ずしも使えるとは限りません。

ここでいう「8インチ」はウェーハ径を指しており、フレーム外形やケース内部寸法まで同じという意味ではありません。

フレーム付きの場合は、

• フレーム最大外形がケースに収まるか
• 保持部がフレームの適切な位置に当たるか
• 蓋や内部リブと干渉しないか
• ケース内で大きく傾いたり動いたりしないか

といった点まで見ます。

対応ウェーハサイズが同じことと、搬送ケースを共用できることは別に考える必要があります。

ケース内部寸法、保持位置、クリアランスなどが双方の収納条件を満たせば共用できる場合もありますが、対応インチだけでは判断できません。

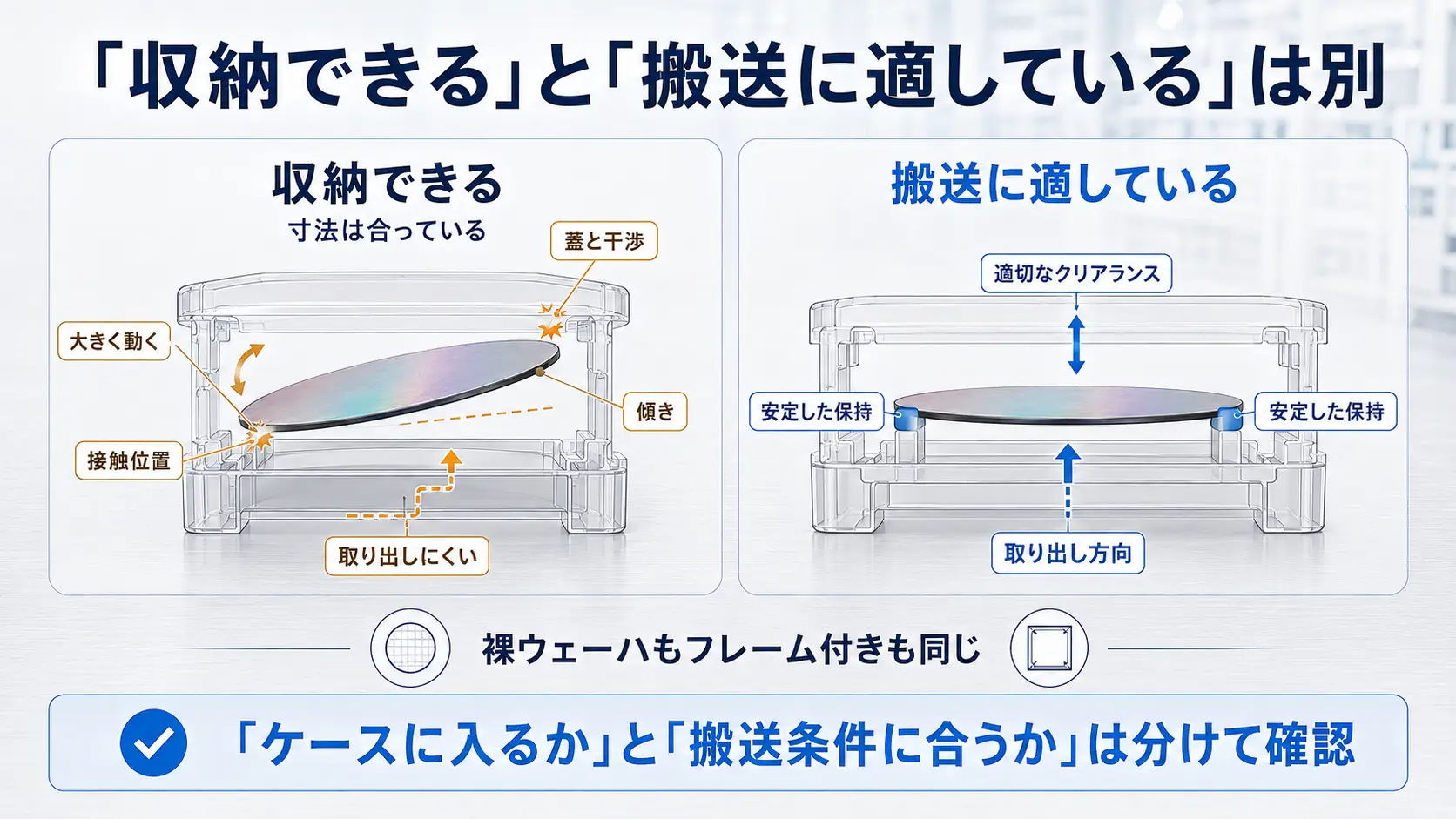

「収納できる」と「搬送に適している」は別

寸法が合っていても、それだけで代替できるとは限りません。

新しいケースの内寸が十分にあっても、

• ケース内で大きく動く
• 保持部が接触を避けたい場所に当たる
• 蓋を閉めたときに干渉する
• フレームが傾く
• 取り出しにくくなる

といった違いが出る場合があります。

裸ウェーハの場合も同じで、単にケースの中に収まればよいわけではありません。

「ケースに入るか」と「搬送条件に合っているか」は分けて判断する。

保持状態、クリアランス、取り出し方まで含めて見ることで、実際の使用条件に合っているかを判断しやすくなります。

裸ウェーハからフレーム付きへ変わる場合はケース条件も見直す

工程変更などにより、これまで裸ウェーハを搬送していた工程から、フレーム付きの状態で搬送するようになる場合があります。

このとき、ウェーハサイズ自体が変わっていなくても、ケースに収納される外形や保持位置は変わります。

そのため、

8インチウェーハだから、これまでの8インチ用ケースをそのまま使う

と判断するのではなく、

• フレーム最大外形
• フレーム厚み
• ケース内部の保持位置
• 蓋とのクリアランス
• 取り出し方法

をあらためて見直します。

同じウェーハサイズでも、搬送する状態が変わればケース側の条件も変わります。

既存ケースを流用するときは、特に見落としたくない点です。

YJステンレスへ搬送ケースを相談する場合

ウェーハ搬送ケースについて相談する際は、ウェーハサイズだけでなく、裸ウェーハかフレーム付きかがわかると仕様を比較しやすくなります。

フレーム付きの場合は、あわせて次の情報があると整理しやすくなります。

• フレーム外形・厚み
• 収納枚数
• 現在使用しているケースの型式や寸法
• 必要なESD仕様
• 使用工程

図面や実寸、実際の収納状態がわかる写真も比較材料になります。

ウェーハ搬送ケースについて確認したい場合は、現在の収納状態や必要条件とあわせてYJステンレスまでお問い合わせください。

まとめ

裸ウェーハとフレーム付きウェーハでは、ウェーハ搬送ケースを比較するときに基準となる寸法が異なります。

裸ウェーハでは、ウェーハ本体の径や厚み、ケース内での保持状態が中心になります。

一方、フレーム付きウェーハでは、ウェーハ径に加えて、フレーム最大外形、厚み、保持位置、テープ面、蓋とのクリアランスまで見ます。

特に押さえておきたいのは、

同じウェーハサイズでも、搬送する状態が変わればケース側の条件も変わる

という点です。

対応インチだけで判断せず、実際にケースへ収納する状態を基準に比較することで、使用条件に合ったウェーハ搬送ケースを判断しやすくなります。

よくある質問

1. 裸ウェーハとフレーム付きウェーハで同じ搬送ケースを使えますか？

ケース内部寸法や保持構造によって異なります。

対応ウェーハサイズが同じでも、フレーム外形、厚み、保持位置などが変わるため、実際の収納条件を比較して判断します。

2. 同じ8インチならケースサイズも同じですか？

必ずしも同じではありません。

8インチはウェーハ径を指しますが、フレーム付きの場合はフレーム外形まで含めてケースとの適合性を見る必要があります。

3. フレーム付きウェーハではどの寸法を確認しますか？

フレーム最大外形、厚み、穴・ノッチなどの外周形状、ケース内部での保持位置、蓋とのクリアランスなどを確認します。

4. ケースに収納できれば使用できますか？

収納できることだけでは十分ではありません。

保持位置、クリアランス、蓋との干渉、取り出し方法などを含め、実際の搬送条件に合っているかを見る必要があります。
