ウェーハ搬送ケースを置き換えるときに確認すること｜図面・保持位置・使用条件

既存のウェーハ搬送ケースを別の製品へ変更するとき、対応ウェーハサイズやケース外形が近ければ、そのまま使えるように見えることがあります。

ただし、実際にはそれだけでは判断できません。

同じ8インチ用、12インチ用でも、ケース内部の保持位置や収納物との接触位置、蓋とのクリアランス、次工程での取り扱いが違えば、現在と同じ使い方ができない場合があります。

置き換えを考えるときは、まず次の2つを分けて整理します。

今のケースで残したい条件は何か。
今回の変更で改善したいことは何か。

この2つが明確になっていると、単に似たウェーハケースを探すのではなく、実際の搬送条件に合う代替候補を比較しやすくなります。

この記事では、既存のウェーハ搬送ケースを置き換える際に、図面や実物、現在の工程から見ておきたいポイントを整理します。

まず「残したい条件」と「変えたい条件」を分ける

置き換えだからといって、現在のケース仕様をすべてそのまま再現する必要があるとは限りません。

例えば、

• ケース内でウェーハやフレームが動く
• 保持位置が収納物に合っていない
• 出し入れしにくい
• 収納枚数を変えたい
• ケース外形を変更したい
• 搬送方法が変わった
• 新たにESD条件が必要になった

といった理由で変更を検討することがあります。

既存品と同じものを探すだけでは、今感じている使いにくさまでそのまま残ってしまうことがあります。

そのため、「何を残すか」と「何を変えるか」を先に分けることが、置き換えを考えるうえでの出発点になります。

ケース外形だけでなく、中でどう保持されているかを見る

ケース外形が既存品とほぼ同じでも、内部構造まで同じとは限りません。

図面を見るときは、外寸だけでなく次のような部分も比較します。

• ケース内寸
• 保持部の位置
• スロットやリブの形状
• 収納物との接触位置
• 底面から収納物までの高さ
• 蓋とのクリアランス
• 開口部やロック周辺の突出部

特に見ておきたいのは、収納物がケースのどこで支えられているかです。

ケース内寸に余裕があっても、保持位置が変われば、搬送条件によって収納物の動き方や傾き、内部構造との接触状態が変わることがあります。

つまり、

ケースに入るか

だけではなく、

必要な保持状態を確保できるか

まで見る必要があります。

図面がある場合は、ケース単体の寸法だけでなく、収納物との位置関係まで見ておくと比較しやすくなります。

裸ウェーハとフレーム付きでは見る寸法が違う

何を収納するかによって、優先して見る寸法も変わります。

裸ウェーハの場合

裸ウェーハでは、例えば次のような条件が比較材料になります。

• ウェーハ径
• ウェーハ厚み
• ケースとの接触位置
• 上下クリアランス
• ケース内部での保持状態

同じウェーハ径であっても、厚みや保持方法が変われば、ケース内での収まり方も変わります。

フレーム付きウェーハの場合

ウェーハフレームやダイシングフレームに固定した状態では、ウェーハ径だけでなくフレーム側の寸法も見ます。

• フレーム最大外形
• フレーム厚み
• 穴・ノッチなどの外周形状
• テープ面の位置
• ケース内部の保持・接触位置
• 蓋とのクリアランス

ここで注意したいのは、同じ8インチウェーハ向けだからといって、同じウェーハ搬送ケースをそのまま使えるとは限らないという点です。

対応ウェーハサイズは同じでも、フレーム本体の外形や厚みが違えば、ケース側で必要な寸法も変わります。

「収納できる」と「搬送に適している」は別

寸法が合っていても、それだけで代替できるとは限りません。

新しいケースの内寸が既存品より大きくても、

• ケース内で大きく動く
• 保持部が接触を避けたい場所に当たる
• 蓋を閉めたときに干渉する
• フレームが傾く
• 取り出す方向が変わる

といった違いが出る場合があります。

収納できるかどうかは主に寸法の問題ですが、搬送に適しているかどうかは保持状態や工程条件まで含めて考える必要があります。

この2つを分けて考えると、置き換え候補を比較しやすくなります。

蓋を閉じた状態まで見ておく

ケース本体に問題なく収まっていても、蓋を閉じたときに干渉することがあります。

例えば、

• 収納物上面から蓋までの距離
• 蓋内側のリブ
• ロック機構周辺の突出部
• 内部部品を含めた有効高さ

などです。

特に別メーカーや別型式へ変更するときは、ケース内寸だけを見るのではなく、蓋を閉じた状態で実際に使える空間がどれくらいあるかまで比較しておくと判断しやすくなります。

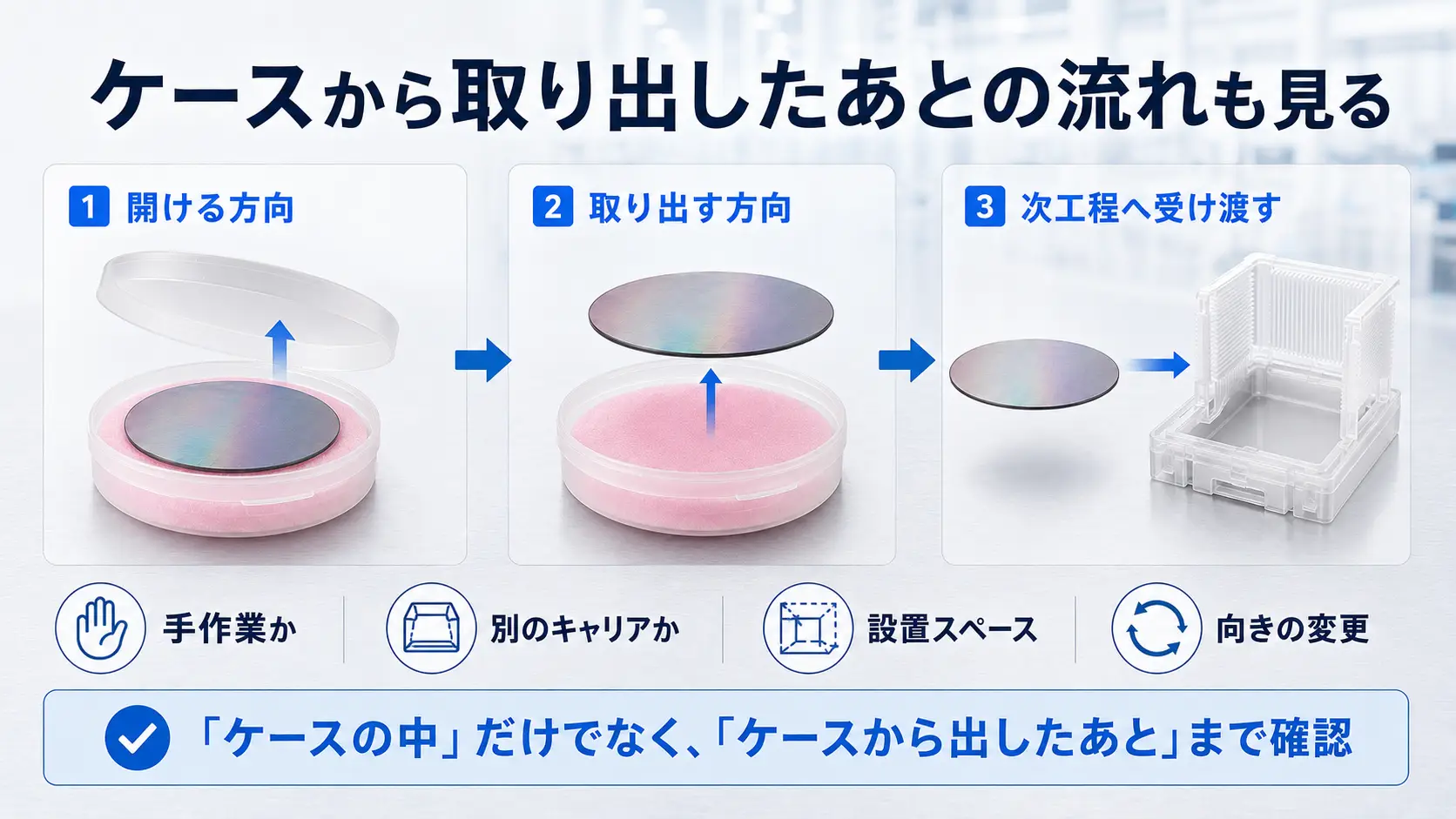

ケースから取り出したあとの流れも見る

ウェーハ搬送ケースは、収納するだけで終わるものではありません。

工程内で使う場合は、ケースからウェーハやフレームを取り出し、次の工程へ受け渡します。

そのため、置き換えるときは、

• ケースをどの方向から開けるか
• 収納物をどちらから取り出すか
• 作業者が手作業で移載するか
• 別のカセットやキャリアへ移すか
• ケースを置くスペースがあるか
• 取り出したあとに向きを変える必要があるか

といった流れも見ておきます。

新しいケースで収納状態が改善しても、取り出す手間が増えれば、工程全体ではかえって使いにくくなることがあります。

置き換えでは「ケースの中」だけでなく、「ケースから出したあと」まで見る。

実際の運用を考えるうえで、見落としたくない部分です。

図面がない場合は実物と写真を残す

既存ケースの型式や図面が残っていない場合でも、比較に必要な情報は実物から整理できます。

例えば、ケース外形・内寸、収納物の寸法、保持位置、上部クリアランスなどを実測しておくと、代替候補との比較に使えます。

写真も、ケース単体だけでなく、

• 収納物を入れた状態
• 保持部が接触している位置
• 蓋を閉じる前のクリアランス
• 収納物を取り出す方向

がわかるものがあると便利です。

図面がなくても、実寸と収納状態がわかれば、比較に使える情報は十分に整理できます。

置き換え前に整理したい情報

特に最後の「変更したい点」は、置き換え候補を探す前に整理しておきたい項目です。

既存品と同じ条件をそろえるための情報と、現行ケースの課題を改善するための情報を分けておくと、比較すべき仕様が見えやすくなります。

YJステンレスへ置き換え品を相談する場合

ウェーハ搬送ケースの置き換えについて問い合わせる際は、「8インチ用」「12インチ用」といったサイズだけでなく、現在使っているケースや収納物の情報もあると比較しやすくなります。

例えば、

• ウェーハサイズ
• 裸ウェーハかフレーム付きか
• 現在のケースメーカー・型式
• ケース図面または実寸
• 収納物の寸法
• 収納状態の写真
• 収納枚数
• 次工程での取り扱い方法
• 現行ケースでの課題
• 必要なESD仕様
• 必要数量

などです。

特に既存品から変更する場合は、「同じケースを探したい」だけでなく、「どの条件は残したいか」「どこを改善したいか」まで整理しておくと、比較すべき仕様を整理しやすくなります。

型式や図面がわからない場合でも、実寸や収納状態の写真は比較材料になります。

現在使用しているウェーハ搬送ケースの置き換えについて確認したい場合は、既存品の情報や使用条件、必要数量とあわせてYJステンレスまでお問い合わせください。

まとめ

ウェーハ搬送ケースを置き換えるときは、対応インチやケース外形だけを合わせるのではなく、現在の収納状態、保持条件、次工程での取り扱いを基準に比較することが大切です。

特に見ておきたいのは、

• 収納物の寸法
• ケース内部寸法
• 保持・接触位置
• 蓋との有効クリアランス
• 収納枚数
• 次工程への受け渡し
• 現行ケースで変えたい点

です。

そして、代替候補を探す前に、

「どの条件を残すか」
「どの条件を変えたいか」

を分けておくと、単なる同等品探しではなく、実際の使用条件に合ったウェーハ搬送ケースを比較しやすくなります。

よくある質問

1. 同じ8インチ用ならウェーハ搬送ケースをそのまま置き換えられますか？

必ずしも置き換えられるとは限りません。

同じウェーハサイズ向けでも、ケース内部寸法、保持位置、接触位置、蓋とのクリアランスなどが異なる場合があります。

2. ケース外形が同じなら代替できますか？

外形寸法だけでは判断できません。

内部の保持構造や収納物との接触位置、蓋を閉じた状態でのクリアランス、取り出し方法なども比較します。

3. ケースに入れば代替候補として使えますか？

収納できることだけでは十分ではありません。

必要な保持状態を確保できるか、搬送時に大きく動かないか、次工程で問題なく取り出せるかまで見て判断します。

4. 図面がなくても置き換え候補を比較できますか？

図面がない場合でも、ケース外形・内寸、収納物の寸法、保持位置、上部クリアランス、収納状態の写真などが比較材料になります。
