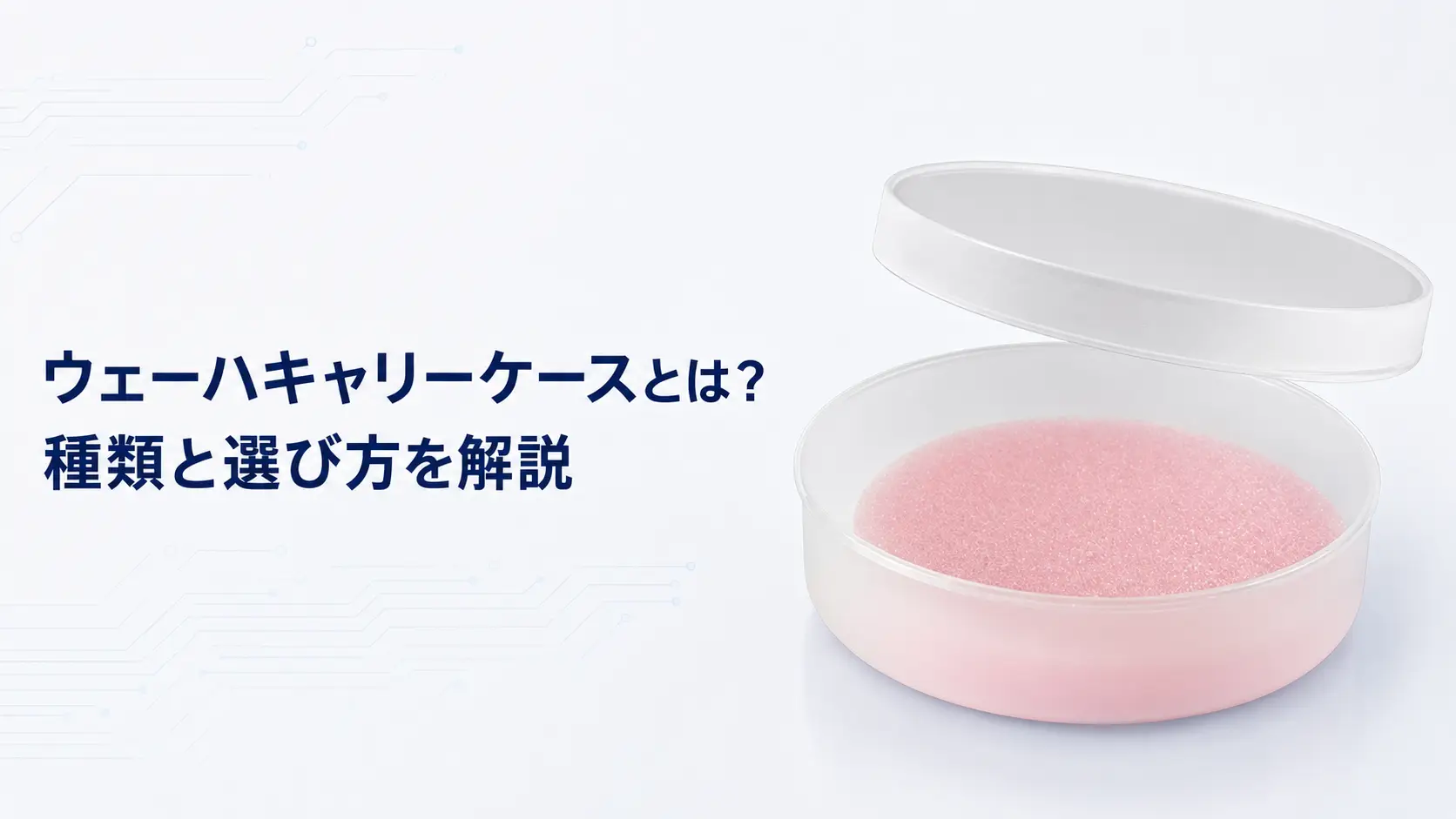

ウェーハキャリーケースとは？種類と選び方を解説

ウェーハキャリーケースとは？種類と選び方を解説

ウェーハキャリーケースは、半導体ウェーハを工程間で搬送したり、一時的に保管したりするための容器です。

ただし、「ウェーハキャリーケース」という名称だけで、形状や収納方法が決まるわけではありません。ウェーハを1枚ずつ収納するケース、複数枚を一定の間隔で保持するキャリア、ダイシングフレームごと収納するケースなど、用途によって構造は異なります。

選定時に最初に整理したいのは、何を、何枚、どのような状態で運ぶのかという点です。

この記事では、ウェーハキャリーケースの役割、主な種類、ウェーハカセットとの違い、選定時の確認ポイントについて解説します。

ウェーハキャリーケースとは

ウェーハキャリーケースとは、ウェーハの搬送や保管に使用するケース類を指す言葉です。

主に次のような目的で使用されます。

• 搬送中の接触や位置ずれを抑える
• ウェーハ表面や外周への傷を防ぎやすくする
• ウェーハを所定の向きで保持する
• 工程間での受け渡しをしやすくする
• 保管中の異物付着リスクを抑える

ただし、ケースへ収納すれば、すべての破損や汚染を防げるわけではありません。

ウェーハの状態、搬送距離、使用環境に合った保持構造を選ぶことが重要です。

最初に確認したい収納対象

ウェーハキャリーケースを選ぶ前に、何を収納するのかを明確にします。

1. ウェーハ単体

ダイシングテープやフレームが付いていない状態のウェーハです。

1枚ずつ収納するタイプのほか、スロットやウェーハボートを使って複数枚を保持するタイプがあります。

表面への接触をできるだけ避けながら、外周や裏面側で安定して保持できる構造が必要です。

2. フレーム付きウェーハ

ウェーハがダイシングテープとダイシングフレームに固定された状態です。

この場合、ウェーハ径だけではケースを選べません。次のようなフレーム側の仕様を確認します。

• 最大外形寸法
• 厚み
• 穴や切り欠きの位置
• 収納方向
• 収納枚数

同じ8インチウェーハ用でも、フレーム形状が異なれば、同じケースを使用できない場合があります。

3. ダイシング後のフレーム

ダイシング後は、分割されたチップがテープ上に保持されています。

搬送中にフレームが傾いたり、ケース内部で動いたりしないよう、保持位置や内部のクリアランスを確認する必要があります。

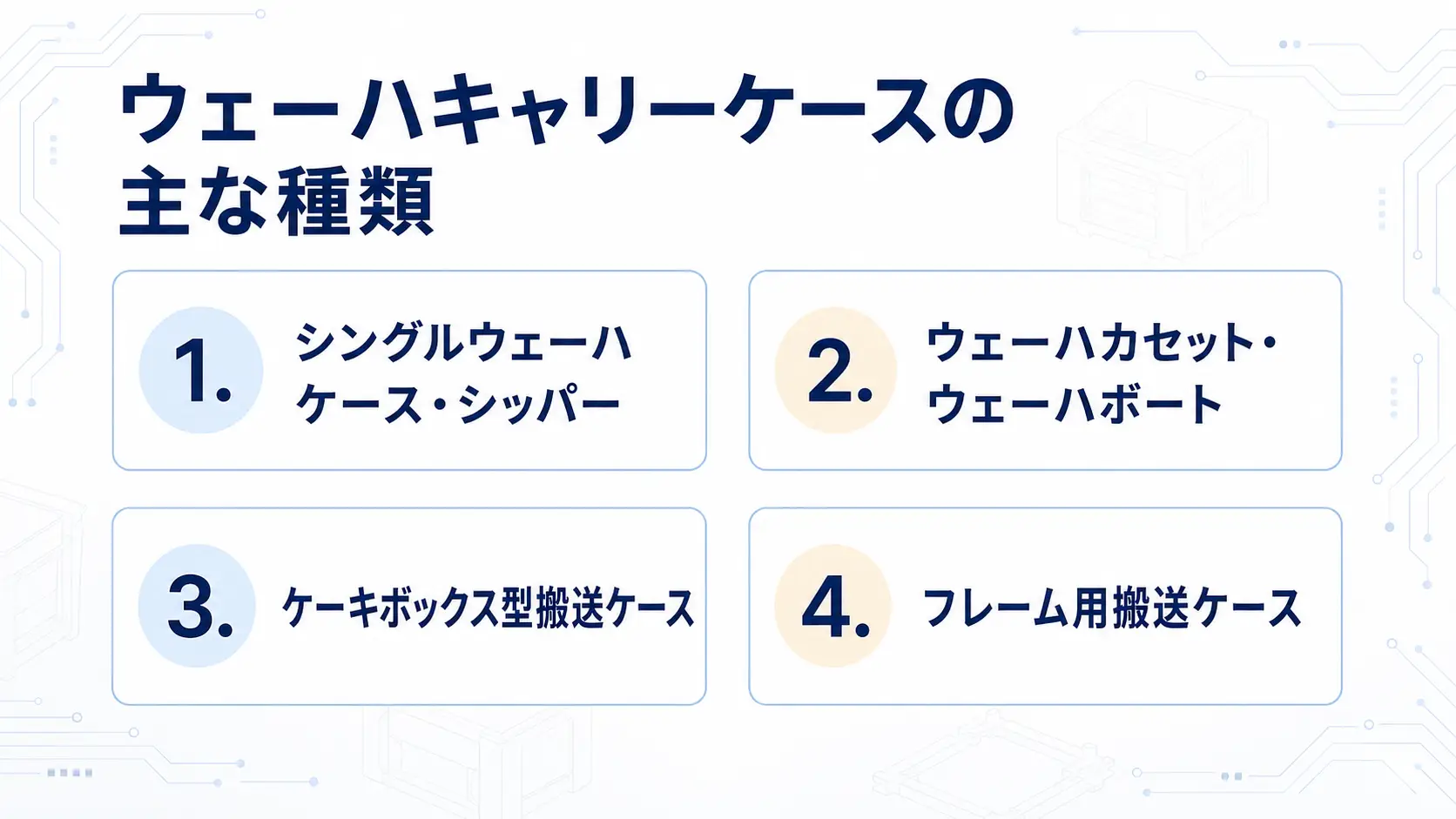

ウェーハキャリーケースの主な種類

1. シングルウェーハケース・シッパー

ウェーハを1枚ずつ収納するタイプです。

サンプルウェーハ、評価品、少量品の受け渡しなどに向いており、ウェーハを個別に管理しやすいことが特徴です。

同じ1枚用でも、ウェーハ単体用とフレーム付き用では内部構造が異なります。

2. ウェーハカセット・ウェーハボート

複数枚のウェーハを一定の間隔で保持するタイプです。

工程間搬送や装置への受け渡しに使用されることがあり、選定時には次の条件を確認します。

• 対応ウェーハ径
• 収納枚数
• スロットピッチ
• 挿入方向
• 使用装置との適合性

同じ枚数を収納できても、スロット間隔や装置条件が異なれば、置き換えられない場合があります。

3. ケーキボックス型搬送ケース

ウェーハを水平に収納する円形または円筒形のケースです。

複数枚を収納する製品では、ウェーハ間にスペーサーや仕切り材を使用する場合があります。

外形や高さだけでなく、内部の保持方法、ウェーハ同士の接触、取り出し方まで確認してください。

4. フレーム用搬送ケース

ダイシングフレームやウェーハリングを収納するケースです。

フレーム外周を保持するタイプや、専用の溝へ差し込んで複数枚を収納するタイプがあります。

このタイプはウェーハ径ではなく、フレームの外形寸法と厚みを基準に選びます。

ウェーハキャリーケース選定の5つのポイント

1. ウェーハ径と厚み

最初に、ウェーハの直径と厚みを確認します。

一般的には4インチ、6インチ、8インチ、12インチなどがありますが、インチ表記だけでなく、実際の寸法も仕様書で確認することが大切です。

薄型ウェーハの場合は、たわみや欠けに配慮した保持方法が必要になることがあります。

2. 収納状態

ウェーハ単体か、ウェーハボートに入った状態か、ダイシングフレーム付きかを確認します。

同じウェーハ径でも、収納状態が違えば、必要なケースの内寸や保持構造も変わります。

フレーム付きの場合は、ウェーハ径ではなくフレーム図面を基準に確認してください。

3. 収納枚数

1枚用か、複数枚用かを決めます。

複数枚を収納する場合は、最大収納枚数だけでなく、次の点も確認します。

• ウェーハ間の間隔
• スペーサーの有無
• 出し入れのしやすさ
• ウェーハ同士が接触しないか
• 満載時の重量

収納枚数が多いほど適しているとは限りません。作業性や搬送方法も含めて判断します。

4. 搬送・保管の目的

工場内の工程間搬送と、社外への出荷では、必要な条件が異なります。

主な用途は次のとおりです。

• 工程間搬送
• 一時保管
• サンプルの受け渡し
• 国内輸送
• 海外輸送
• 長期保管

社外へ輸送する場合は、ケース単体だけでなく、外装箱、緩衝材、封止方法も含めて確認します。

5. 材質と使用環境

ケースやキャリアには、PP、PFA、導電性材料、帯電防止材料など、用途に応じた材質が使用されます。

選定時には次の条件を確認します。

• クリーンルーム内で使用するか
• 静電気対策が必要か
• 薬液に触れる可能性があるか
• 洗浄して繰り返し使用するか
• 使用温度
• 必要な清浄度

外観が似ていても、耐薬品性や静電気特性が同じとは限りません。必要な性能は製品ごとに確認してください。

ウェーハキャリーケースとウェーハカセットの違い

ウェーハキャリーケースは、ウェーハを搬送・保管するケース類を広く表す言葉として使われます。

一方、ウェーハカセットは、一般的に複数枚のウェーハをスロットごとに保持する構造を指します。

ただし、「キャリア」「ケース」「カセット」「シッパー」の使い方は、メーカーによって異なります。
名称だけで判断せず、図面や仕様表で実際の構造を確認することが大切です。

問い合わせ時に準備したい情報

ウェーハキャリーケースについて問い合わせる際は、次の情報があると仕様確認を進めやすくなります。

1. ウェーハの直径と厚み
2. ウェーハ単体かフレーム付きか
3. フレーム付きの場合は図面または主要寸法
4. 1ケースあたりの収納枚数
5. 搬送、保管、出荷などの使用目的
6. 静電気対策や耐薬品性などの必要条件
7. 使用装置や保管棚の寸法
8. 必要数量

現在使用しているケースがある場合は、型式、写真、図面、実物サンプルも準備すると比較しやすくなります。

YJステンレスのウェーハ搬送・保管製品

YJステンレスでは、ウェーハのサイズ、収納状態、使用工程に応じた搬送・保管製品を取り扱っています。

主な製品は次のとおりです。

• シングルウェーハケース
• シングルウェーハシッパー
• ウェーハキャリア
• ウェーハカセット
• PFA製ウェーハカセット
• ケーキボックス型ウェーハ搬送ケース
• フレームシッパーケース
• ウェーハフレームカセット
• FOUP
• グリップリング搬送ケース

製品ごとに、対応ウェーハサイズ、材質、収納枚数、内部構造が異なります。

まず、ウェーハ単体かフレーム付きか、何枚収納するか、どの工程で使用するかを整理したうえで、適した製品を検討します。

ウェーハキャリーケースの選定については、ウェーハサイズ、収納状態、使用目的、必要数量をご準備のうえ、YJステンレスまでお問い合わせください。

まとめ

ウェーハキャリーケースは、ウェーハを搬送・保管するための容器ですが、単一の形状や規格を指す名称ではありません。

選定時は、次の4点を確認します。

• 何を収納するか
• 何枚収納するか
• どこへ、どのように搬送するか
• どのような環境で使用するか

製品名やウェーハ径だけで決めず、収納状態、保持構造、材質、使用条件まで確認することで、選定ミスを防ぎやすくなります。

よくある質問

1. ウェーハ単体とフレーム付きウェーハに同じケースを使えますか？

保持方法と外形寸法が異なるため、同じケースを共用できるとは限りません。それぞれの収納状態に対応した製品を選ぶ必要があります。

2. 同じウェーハ径ならケースを共用できますか？

ウェーハ径が同じでも、厚み、収納枚数、保持方法、フレームの有無によって適合するケースは変わります。

3. ウェーハキャリーケースとシッパーは同じですか？

どちらも搬送用容器を指す場合がありますが、名称の使い方はメーカーによって異なります。実際の用途は、製品名ではなく構造と仕様で判断します。

4. 材質はどのように選べばよいですか？

清浄度、静電気対策、耐薬品性、洗浄の有無、使用温度など、実際の使用環境に必要な条件から選びます。
