ウェーハ搬送ケースの選び方｜搬送状態・保持方法・用途別に解説

ウェーハ搬送ケースを選ぶときは、ウェーハサイズだけでなく、何を、どの状態で、どこへ搬送するのかを整理することが大切です。

例えば、同じ8インチウェーハでも、裸ウェーハを扱う場合と、ダイシングフレームに固定した状態で扱う場合では、ケース内部で必要なスペースや保持方法が変わります。

そのため、「8インチ対応」という表示だけでは、実際の工程で使用できるか判断できないことがあります。

ケースを探す前に、まず次の4点を整理します。

• 裸ウェーハか、フレーム付きウェーハか
• 単枚か、複数枚か
• ケース内部でどこが保持・接触するか
• 次にどの工程へ受け渡すか

この記事では、こうした搬送条件をもとに、ウェーハ搬送ケースを選ぶときに見ておきたいポイントを整理します。

ウェーハ搬送ケースは「サイズ」だけでは選べない

「6インチ用」「8インチ用」「12インチ用」といった対応サイズは、ケースを絞り込むための基本条件です。

ただし、同じウェーハ径でも、収納する状態や搬送方法が異なれば、必要なケース構造も変わります。

つまり、対応インチで候補を絞ったあとに、実際に何を収納するのかを見る必要があります。

裸ウェーハを搬送する場合

裸ウェーハを搬送する場合は、ウェーハ径だけでなく、ケース内部での接触位置やクリアランスを見ます。

特に確認したいのは、

• ウェーハのどの部分にケースが接触するか
• 表面・裏面への不要な接触がないか
• 蓋を閉めた状態で上下に余裕があるか
• 搬送時にケース内部で大きく移動しないか
• 出し入れしやすい構造か

といった点です。

薄化後など、通常とは異なる状態のウェーハを扱う場合は、ウェーハ径だけでなく厚みや取り扱い条件も選定材料になります。

単枚で扱うのか、複数枚をまとめて扱うのかによっても適した搬送方法は変わります。

フレーム付きウェーハではフレーム寸法を見る

ダイシングテープやウェーハフレームに固定された状態で搬送する場合は、裸ウェーハとは確認する寸法が異なります。

この場合、ケースとの適合性を判断するうえで重要になるのは、ウェーハ径だけではなくフレーム本体の外形とケース内部との位置関係です。

主に次の項目を見ます。

• フレームの最大外形
• フレーム厚み
• 穴・ノッチなどの外周形状
• テープ面の位置
• ケース内部の保持・接触位置
• 複数枚収納する場合のフレーム間クリアランス

例えば同じ8インチウェーハ用でも、使用するフレームによって外形や形状が異なる場合があります。

そのため、フレーム付きウェーハを収納するときは、ウェーハ径だけで判断せず、実際に使用するフレームの図面や実寸とケース内部寸法を比較します。

「ケースに入る」と「搬送に適している」は別

ウェーハやフレームがケースの中に収まっていても、それだけで搬送に適しているとは限りません。

内寸に余裕があっても、搬送中に収納物が大きく動いたり、接触を避けたい部分がケース内部に触れたりする可能性があります。

ここでは次の3点を見ます。

1. どこが接触するか

ケース内部の保持部やスペーサーなどが、ウェーハやフレームのどこに接触するかを見ます。

ウェーハ表面やダイシングテープなど、接触を避けたい部分との位置関係も確認します。

2. 搬送時に動かないか

実際の搬送では、ケースを持ち上げる、傾ける、台車などで移動するといった動きがあります。

静置した状態だけでなく、実際の取り扱いを想定して収納状態を見ることがポイントです。

3. 蓋を閉めても干渉しないか

ケース本体には収まっていても、蓋内側のリブや突起などと干渉する場合があります。

外径だけでなく、収納した状態での高さや上部クリアランスも見ておきます。

次工程への受け渡しまで考える

工程内で使うウェーハ搬送ケースでは、収納状態だけでなく、ケースから取り出したあとも考えておく必要があります。

例えば、

• どの方向から取り出すか
• ケースをどこまで搬送するか
• 作業者が手作業で移載するか
• 別のカセットやキャリアへ移すか
• 次工程で向きを変える必要があるか

といった条件です。

ケース内部では問題なく収納できても、作業場所で蓋を開けにくい、取り出し方向が工程と合わないなど、運用上の問題が出ることがあります。

ウェーハ搬送ケースは、収納状態だけでなく、次工程へどう受け渡すかまで含めて選ぶと判断しやすくなります。

収納枚数は実際の搬送単位から決める

収納枚数は、「できるだけ多く入るケース」を基準にするのではなく、実際に何枚単位で動かすかから考えます。

試作や検査では単枚・少数で扱いやすい場合がある一方、複数枚をまとめて動かす工程では、搬送単位に合った収納数が必要になります。

そのため、

• 1回に何枚搬送するか
• 次工程へ何枚単位で渡すか
• 個別管理が必要か

を先に整理すると、必要な収納枚数を決めやすくなります。

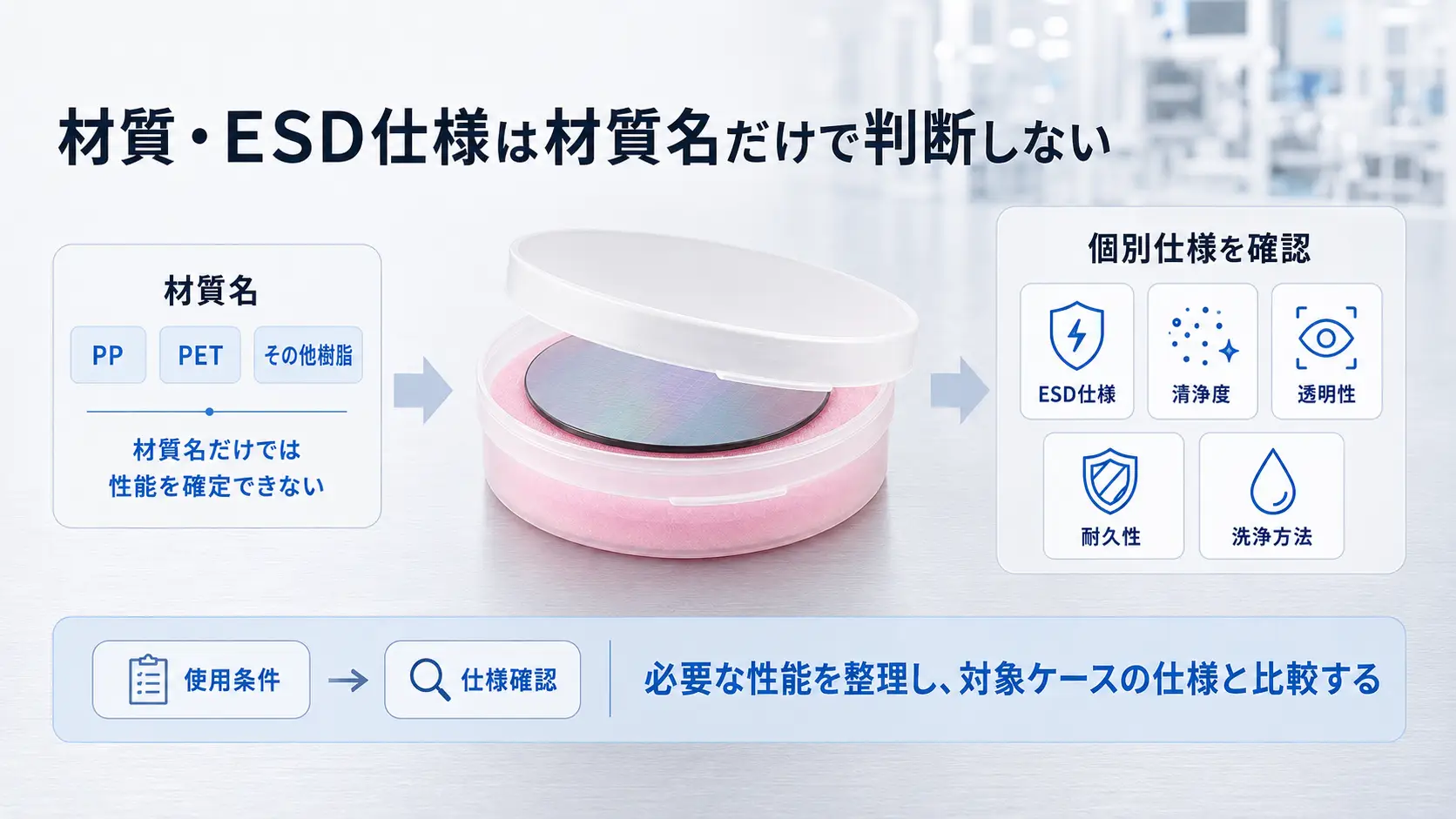

材質・ESD仕様は材質名だけで判断しない

搬送ケースにはさまざまな樹脂材料が使われますが、「PPだから」「PETだから」と材質名だけで必要な性能まで判断することはできません。

静電気管理が必要な場合はESDに関する個別仕様、クリーン環境で使用する場合はその工程で求められる清浄度や管理条件との適合を確認します。

透明性、耐久性、洗浄方法なども、実際の使用条件によって必要性が変わります。

まず必要な性能を整理し、その条件と対象ケースの仕様を比較することが基本です。

既存ケースを置き換えるなら「何を変えたいか」を整理する

既存のウェーハ搬送ケースを別の製品へ変更する場合は、現在のケースと同じ寸法を探すだけではなく、変更する理由も整理しておくと選びやすくなります。

例えば、

• ケース内でウェーハやフレームが動く
• 収納物と内部形状が合わない
• 収納枚数を変更したい
• 出し入れしにくい
• ケース外形を変更したい
• 搬送方法が変わった
• 新たにESD条件が必要になった

といったケースがあります。

既存品と同じ条件だけを再現すると、現在抱えている問題まで残る可能性があります。

そのため、

「今のケースの何を残すか」と「何を変えたいか」の両方を整理する

ことが、置き換え時の重要なポイントです。

搬送条件から確認する早見表

ケースの名称だけから探すより、現在の搬送条件から必要な仕様を整理すると候補を絞りやすくなります。

YJステンレスでウェーハ搬送ケースを探す場合

YJステンレスでは、ウェーハ搬送ケースをはじめ、搬送対象や収納方法に合わせた各種ウェーハ搬送・キャリア製品を取り扱っています。

ウェーハ搬送ケースを探す際は、「8インチ用」「12インチ用」といったサイズに加えて、次の情報を整理しておくと製品仕様と比較しやすくなります。

• ウェーハサイズ
• 裸ウェーハかフレーム付きか
• 単枚か複数枚か
• 必要な収納枚数
• 現在使用しているケースの型式や寸法
• 次工程での取り扱い方法
• ESDなど必要な仕様

既存品を置き換える場合は、現在使用しているケースの図面や写真、収納した状態の写真なども比較材料になります。

ケース単体のサイズだけを見るのではなく、収納物の状態、ケース内部との接触位置、次工程への受け渡しまで整理しておくと、実際の搬送条件に合う仕様を確認しやすくなります。

現在のケースからの置き換えや、どのタイプが適しているかわからない場合は、使用条件や現在の仕様とあわせてYJステンレスまでお問い合わせください。

まとめ

ウェーハ搬送ケースを選ぶときに重要なのは、何インチかだけではなく、何を・どの状態で・どこへ搬送するかを見ることです。

同じ8インチウェーハでも、裸ウェーハとフレーム付きでは必要なケース内部の寸法や保持方法が異なります。

選定時は、

• 搬送するウェーハの状態
• ケース内部の保持・接触位置
• 収納枚数
• 上下・周囲のクリアランス
• 次工程への受け渡し
• 必要なESDなどの仕様

を整理してください。

また、既存ケースを置き換える場合は、現在の仕様をそのまま再現するだけでなく、現行ケースの何を残し、何を変えたいのかまで整理すると、実際の搬送条件に合う製品を探しやすくなります。

よくある質問

1. ウェーハ搬送ケースは何を基準に選びますか？

まず、ウェーハサイズだけでなく、裸ウェーハかフレーム付きか、単枚か複数枚か、どの工程へ搬送するかを整理します。

そのうえで、ケース内部の保持・接触位置、収納枚数、クリアランス、必要なESD仕様などを見ます。

2. 同じ8インチなら同じ搬送ケースを使えますか？

必ずしも使用できません。

同じウェーハサイズでも、裸ウェーハとフレーム付きでは必要な内部寸法や保持方法が異なります。フレーム付きの場合は、フレーム本体の外形や厚みも確認します。

3. ケースにウェーハが入れば使用できますか？

収納できることだけでは判断できません。

ケース内部での接触位置、搬送時の動き、上下クリアランスなど、実際の収納・搬送状態まで見て判断します。

4. ESD仕様は必ず必要ですか？

使用工程や管理条件によって異なります。

静電気管理が必要な場合は、材質名だけで判断せず、対象ケースの個別仕様と工程側の要求条件を確認してください。

5. 既存ケースを変更するときは何を準備すればよいですか？

現在使用しているケースの型式、図面や実寸、収納物の状態、必要収納枚数、使用工程などが比較材料になります。

現在のケースで困っている点も整理しておくと、変更したい条件を明確にしやすくなります。
