ウェーハスタックケースは収納枚数だけで選べる？積層高さとクリアランスの確認

ウェーハスタックケースを選ぶとき、「何枚収納できるか」は重要な比較項目です。

ただし、公称の収納枚数が必要枚数を満たしていても、それだけで実際の使用条件への適合性まで判断できるわけではありません。

使用するウェーハの厚みや、スペーサーなどの層間部材を使用する場合は、積層したときの全体高さや蓋とのクリアランスも変わります。

そのため確認したいのは、必要な収納枚数を満たしているかに加えて、実際の積層状態がケースの使用条件に合っているかという点です。

この記事では、ウェーハスタックケースを選ぶときに確認したい収納枚数、ウェーハ厚み、スペーサー、積層後の高さ、蓋とのクリアランスについて整理します。

「25枚収納」だけではわからないこと

ウェーハスタックケースの収納枚数は、製品仕様を比較するときの基本的な情報です。

例えば25枚収納の製品であれば、25枚という公称容量が製品仕様として設定されています。

一方で、実際の使用では、

• ウェーハ1枚の厚み
• スペーサーの有無
• スペーサーの厚み
• ウェーハ間の状態
• 最上段と蓋とのクリアランス

なども確認します。

つまり、

「公称収納枚数が必要枚数を満たしていること」と「実際の積層条件が使用条件に合っていること」は、別々に確認する必要があります。

積層したときの全体高さを確認する

ウェーハスタックケースでは、必要枚数を収納したときの全体高さも確認します。

本文では、ウェーハとスペーサーなどの層間部材を含めた積層後の高さを、便宜上「総積層高さ」として整理します。

スペーサーなどの層間部材を使用する場合は、ウェーハだけでなく、それらの厚みも積層後の高さに影響します。

同じ収納枚数でも、ウェーハ厚みや層間条件が異なれば、積層後の全体高さは変わります。

ウェーハ厚みが変わると何が変わる？

対応するウェーハ径が同じでも、ウェーハ厚みまで同じとは限りません。

1枚あたりでは小さな差でも、複数枚を積層すると全体高さへの影響が大きくなります。

例えば、YJステンレスの TJF-P6 や TJF-P8 は、公称収納枚数が25枚の製品です。25枚を収納する条件では、1枚あたりのウェーハ厚みの違いも積層後の全体高さに影響します。

さらにスペーサーを使用する場合は、その厚みも考慮します。

そのため、

対応インチが合っている
必要な収納枚数を満たしている

という条件に加えて、実際に使用するウェーハ厚みや層間条件も製品仕様と照らし合わせます。

スペーサーを使う場合は層間条件も確認する

ウェーハスタックケースでは、製品や使用条件によってスペーサーなどの層間部材を使用する場合があります。

スペーサーを使用する場合は、

• 使用する枚数
• 1枚あたりの厚み
• ウェーハとの接触位置
• ウェーハ間にできる間隔

などを確認します。

スペーサーなどの層間部材を使用する場合は、その厚みも積層後の全体高さに影響します。

また、公称収納枚数より少ない枚数で使用する場合も、スペーサーの配置や保持状態が使用条件に合っているかを確認します。

ケース内部の高さだけでなく蓋を閉じた状態を見る

ウェーハとスペーサーがケース本体に収まっていても、それだけで判断することはできません。

確認したいのは、蓋を閉じた状態です。

特に見るのは、

• 積層後の全体高さ
• 最上段のウェーハ位置
• 蓋内側との位置関係
• 必要な上部クリアランス

です。

ケース本体の深さだけを見るのではなく、積層後の全体高さと、蓋を閉じた状態で使える内部高さを照らし合わせます。

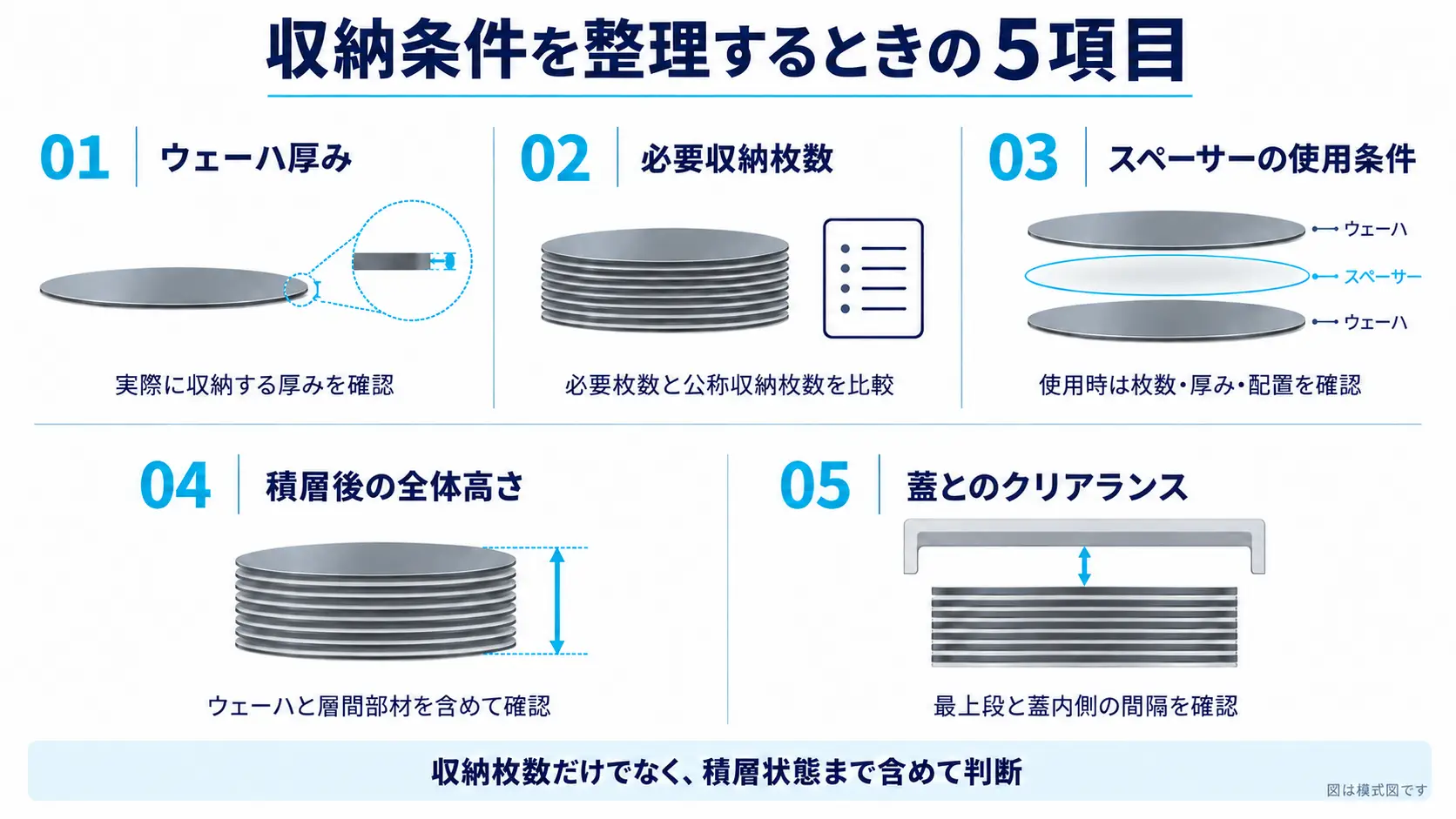

収納条件を整理するときの5項目

ウェーハスタックケースを比較するときは、次の5項目を整理しておくと判断しやすくなります。

1. ウェーハ厚み

実際に収納するウェーハの厚みを確認します。

2. 必要収納枚数

1ケースに何枚収納する必要があるかを整理し、製品の公称収納枚数と比較します。

3. スペーサーの使用条件

使用する場合は、枚数や厚み、配置条件を確認します。

4. 積層後の全体高さ

ウェーハと層間部材を組み合わせた状態で、どの程度の高さになるかを確認します。

5. 蓋とのクリアランス

積層後の最上段と蓋内側との位置関係を確認します。

収納枚数は重要な仕様ですが、実際の適合性は積層状態まで含めて判断します。

YJステンレスのウェーハスタックケース

YJステンレスでは、6インチ・8インチ・12インチのウェーハスタックケースをラインアップしています。

現行ラインアップは次のとおりです。

TJF-P6、TJF-P8、TJF-P12は、公開されている製品資料でPP製・ESD仕様が案内されています。

また、TJF-P6とTJF-P8では、ウェーハを分けて収納するためのスペーサーを使用できる仕様が案内されています。

製品を比較する際は、公称収納枚数に加えて、

• ウェーハ厚み
• スペーサーの使用条件
• 積層後の全体高さ
• 蓋とのクリアランス

などを実際の使用条件と照らし合わせます。

使用するウェーハ厚み、必要収納枚数、スペーサーの使用条件などがわかっている場合は、それらの情報とあわせてYJステンレスまでお問い合わせください。

YJ Stainless の最新製品資料では、TJF-P6 / P8 / P12 の型式、6 / 8 / 12インチ、25 / 25 / 13枚、PP・ESD仕様が確認できます。TJF-P6とTJF-P8の製品ページでは spacer の利用についても案内されています。

まとめ

ウェーハスタックケースを選ぶとき、収納枚数は重要な仕様ですが、それだけで使用条件への適合性は判断できません。

確認したいのは、

• ウェーハ厚み
• 必要収納枚数
• スペーサーの使用条件
• 積層後の全体高さ
• 蓋とのクリアランス

です。

特に押さえておきたいのは、

「公称収納枚数が必要枚数を満たしていること」と「実際の積層条件が使用条件に合っていること」は別々に確認する必要がある

という点です。

ウェーハと層間部材を組み合わせた実際の積層状態まで確認することで、使用条件に合うウェーハスタックケースを比較しやすくなります。

よくある質問

1. 25枚収納のケースなら、どのウェーハでも25枚使用できますか？

25枚は製品の公称収納枚数です。

実際の使用では、ウェーハ厚みやスペーサーなどの層間条件、蓋とのクリアランスもあわせて確認します。

2. ウェーハが薄ければ収納枚数を増やせますか？

製品の公称収納枚数を超えて使用できるとは限りません。

収納枚数は製品仕様に従い、その範囲でウェーハ厚みや積層状態を確認します。

3. スペーサーの厚みも確認する必要がありますか？

はい。

スペーサーを使用する場合は、その厚みも積層後の全体高さに影響します。

4. ケース本体に収まれば使用できますか？

ケース本体に収まることだけでは判断できません。

蓋を閉じた状態でのクリアランスや、ウェーハと層間部材の位置関係も確認します。

5. 少ない枚数で使う場合も確認が必要ですか？

はい。

公称収納枚数より少ない場合でも、使用する枚数に対してスペーサーの配置や保持状態が使用条件に合っているかを確認します。
